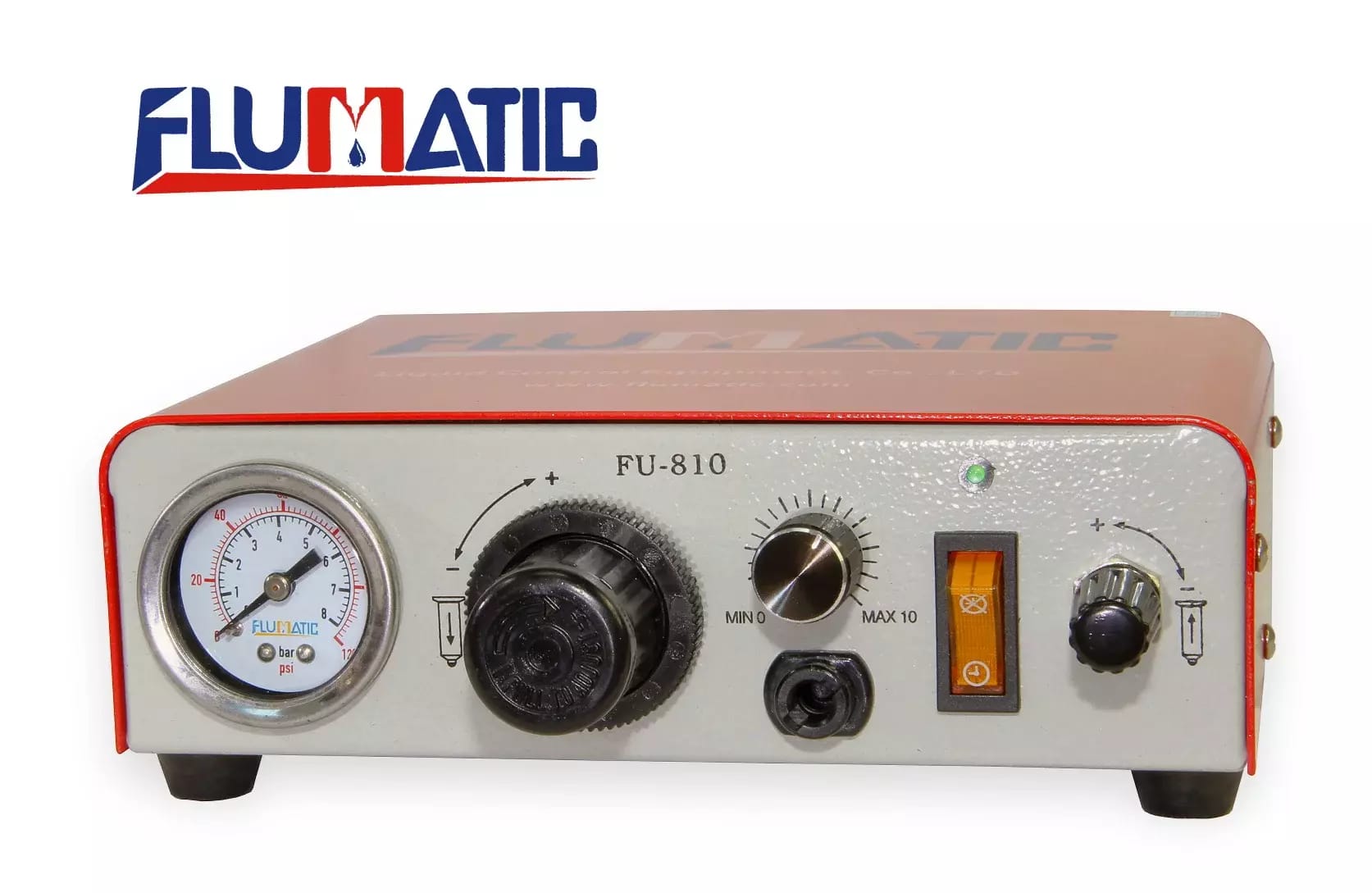

Le type FU-810 dispose d'une fonction de sécurité pour limiter le temps de dosage maximum. Si l'opérateur tourne par inadvertance ou délibérément le potentiomètre vers la position la plus à droite, le temps de dosage sera limité au maximum selon un intervalle fixe (1, 10, 20, 31 secondes). Ce réglage ne peut être modifié par aucune commande extérieure à la station. En outre, en sélectionnant l'intervalle de travail approprié, vous obtiendrez une sensibilité accrue et un réglage plus facile de la quantité correcte par dose, car un tour complet du potentiomètre ne représentera pas un intervalle de temps inutilement grand.
L'instrument convient à la distribution de flux de soudure, de colle, de lubrifiant, de pâte d'argent chaude, de peinture, d'encre, d'électrolyte, de résine époxy, de cyanoacrylates, de silicone, de lubrifiants, de colle à vis, de colle SMT, etc. Les liquides distribués peuvent être de n'importe quelle viscosité ; en réglant la pression et la durée de l'intervalle de temps, vous obtiendrez toujours la quantité désirée en un seul lot. L'extrusion se fait à l'aide d'air comprimé, dont l'alimentation doit être amenée à la valve située à l'arrière de l'appareil. Un compresseur n'est pas fourni ; si vous disposez d'une alimentation centrale en air comprimé jusqu'à 100 psi (environ 6,9 bar), vous pouvez l'utiliser.
Le dosage est contrôlé en ajustant deux variables - la pression et la constante de temps. La pression est sélectionnée en tournant le cadran de la valve isobare. Vous réglez la constante de temps pour l'extrusion du fluide à l'aide du potentiomètre. La plage de temps contrôlée par le bouton rotatif peut être modifiée en fonction des exigences de l'application spécifique, de sorte que le maximum soit de 1, 10, 20 ou 31 secondes. Le réglage s'effectue en configurant les commutateurs DIP à l'intérieur de la station. Le réglage d'usine par défaut est une plage de 0,01 à 1 seconde. En appuyant sur la pédale ou le bouton du porte-tube d'application, le système pousse toujours exactement la même quantité de fluide du réservoir à travers l'extension installée. L'emballage contient 10 embouts d'injection différents et 5 cartouches de 30 ml. En plaçant le commutateur AUTO/MAN en position MAN, le système de temporisation est contourné et le fluide est distribué en continu pendant toute la durée d'appui sur la pédale. Pour assurer une distribution précise et continue, un vide est automatiquement créé dans le tuyau d'alimentation du réservoir après que la quantité a été distribuée. Cela élimine le risque que le produit liquide coule de l'aiguille d'application et empêche la formation de gouttelettes à l'embouchure de l'aiguille. La quantité de vide est réglée en tournant la valve située sur le côté droit du panneau avant de l'instrument.
Une synchronisation précise avec une exactitude de 0,1 %, associée à une pression maintenue avec précision, garantit exactement le même volume de produit mesuré à chaque fois. L'ensemble contient cinq récipients en plastique avec piston étanche, qui peuvent être facilement et rapidement interchangés pendant le fonctionnement grâce au système de serrage à baïonnette.
Composants de l'emballage : pédale, porte-cartouche manuel avec bouton de dosage, porte-cartouche, 5 cartouches, 10 aiguilles d'application, adaptateur de distribution de cartouche, tuyau d'alimentation
Compresseurs adaptés.
Tuyaux de métrage et
autres accessoires.
Les

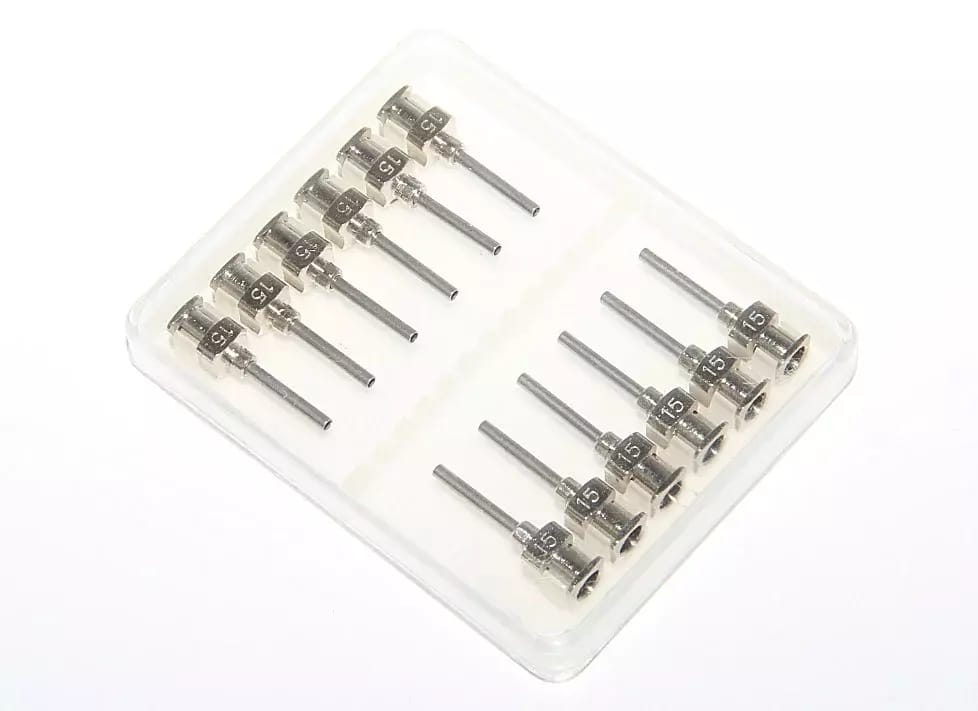

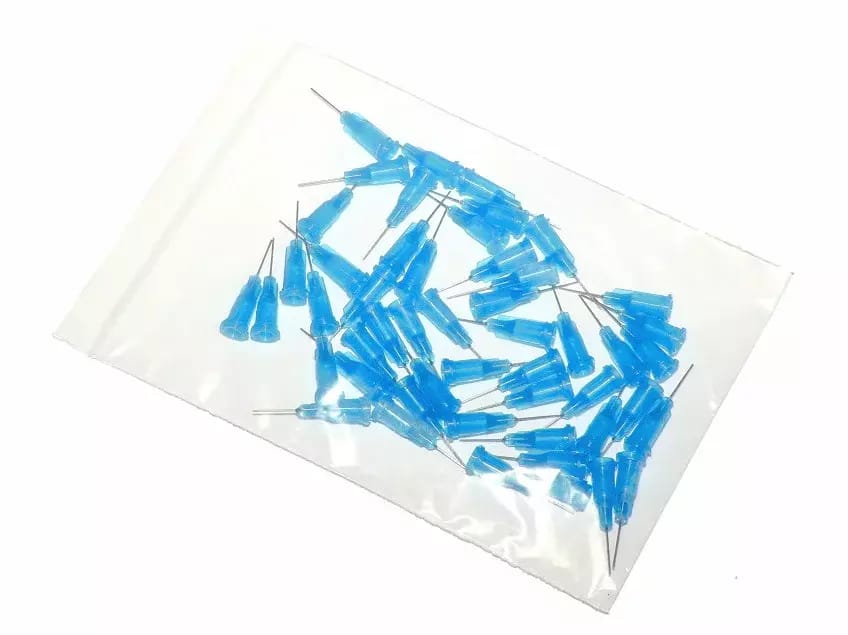

aiguilles de distribution sont disponibles à l'achat
.
