Jauge de niveau hydrostatique - Contrôleur de niveau de liquide monté sur rail DIN pour mesurer et contrôler la hauteur de la colonne d'eau dans les puisards, les réservoirs, les citernes d'eau dans les endroits où la hauteur du liquide ne peut pas être détectée visuellement ou lorsqu'il est nécessaire de vérifier constamment le niveau exact.

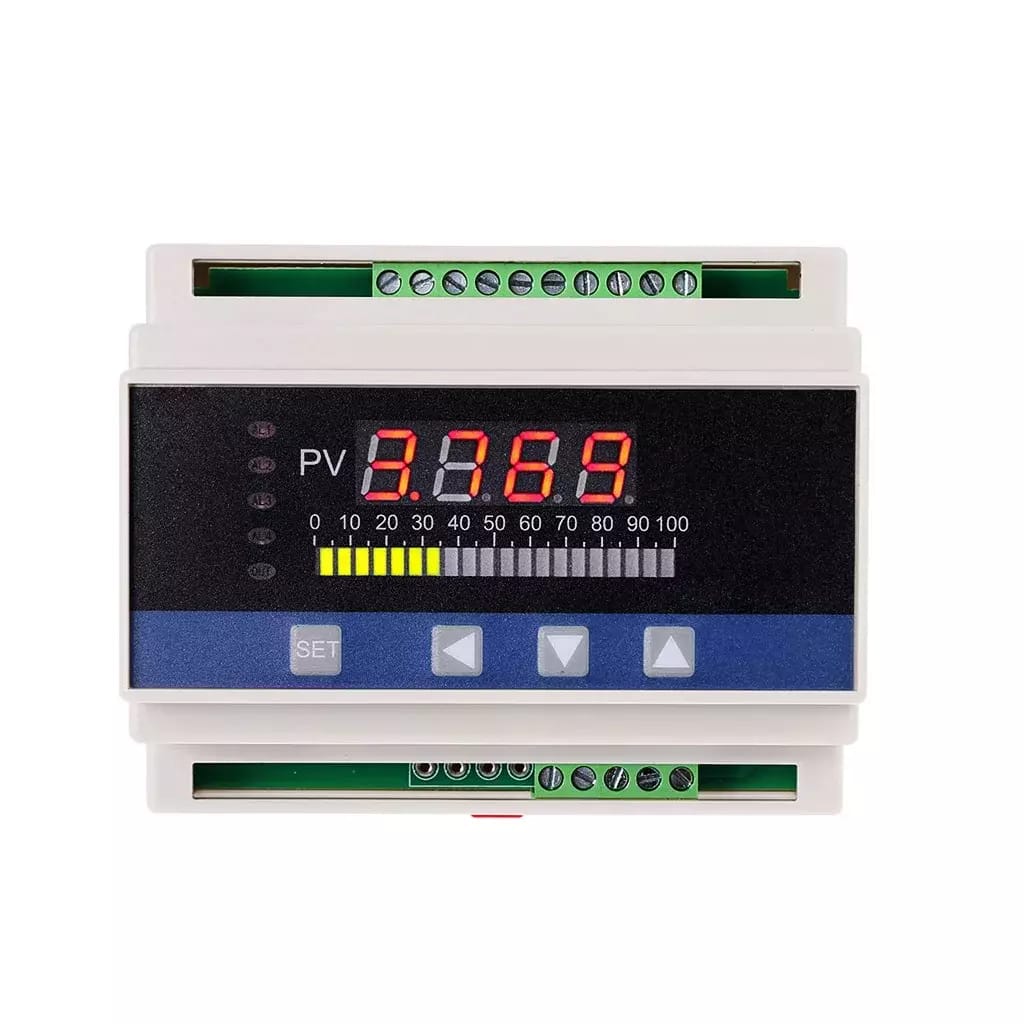

La jauge de niveau montée sur rail DIN avec affichage LED rouge et bargraph est utilisée pour mesurer en continu le niveau en unités de cm avec une résolution de 0,1 cm. La jauge de niveau dispose de quatre sorties de commutation à relais 230V/3A pour le réglage des alarmes ou la commutation de dispositifs externes (pompe, alarme optique ou sonore...). Chaque sortie peut être réglée séparément avec un niveau de liquide différent et une hystérésis différente. L'indicateur de niveau peut ainsi commuter des relais à quatre hauteurs de niveau d'eau différentes en utilisant un seul capteur. Par exemple, lorsque tous les relais sont activés et réglés, il est possible de régler l'alarme pour qu'elle se déclenche lorsque le niveau d'eau est très bas ou très haut, et en même temps d'activer et de désactiver la pompe pour maintenir un niveau d'eau constant. L'appareil permet également de régler l'hystérésis et dispose d'une option de calibrage intégrée, le capteur connecté devant être calibré lors de la première mise en marche. Le module monté sur rail DIN est alimenté par un courant alternatif 230V/50Hz avec une puissance d'entrée de 5W. Les capteurs câblés, l'alimentation et les sorties relais sont connectés au module à l'aide d'un bornier à vis classique. Le contrôle de la jauge de niveau est réalisé par des boutons à membrane sous l'écran.
Calibrage du capteur. Avant la première utilisation, il est nécessaire de connaître la profondeur exacte à laquelle le capteur sera placé et grâce à laquelle il sera possible de vérifier et de calibrer le capteur avant sa première utilisation.
la jauge de niveau est conçue pour les capteurs 24V/4-20mA uniquement
Le capteur de niveau hydrostatique est affecté par la pression atmosphérique actuelle et de légères variations de la mesure peuvent se produire lorsque la pression change.
La jauge de niveau est conçue pour être utilisée dans des réservoirs non pressurisés uniquement.
Comme il s'agit d'un capteur qui mesure la pression du liquide en fonction de la hauteur de la colonne d'eau, il est nécessaire qu'il soit installé au fond du réservoir.

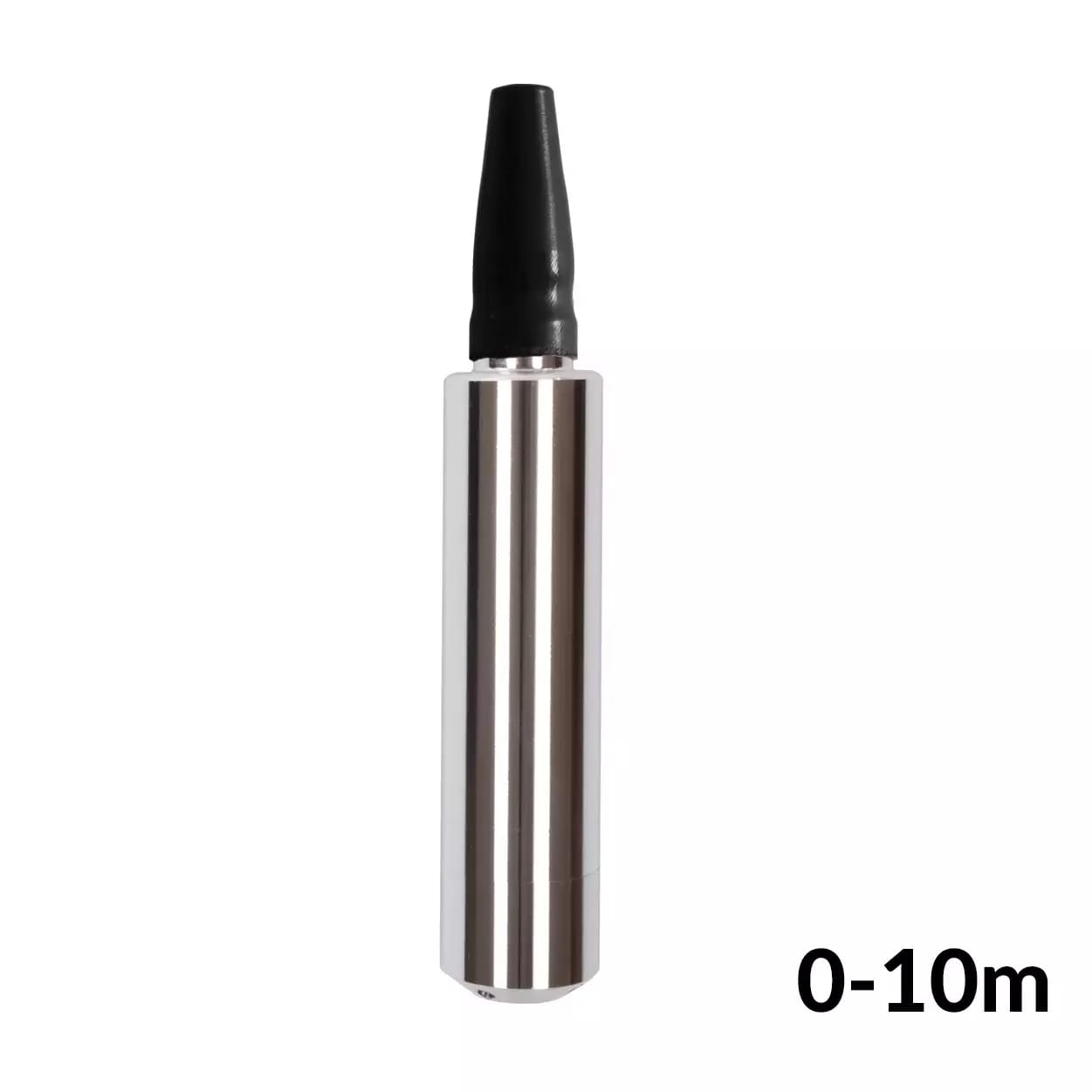

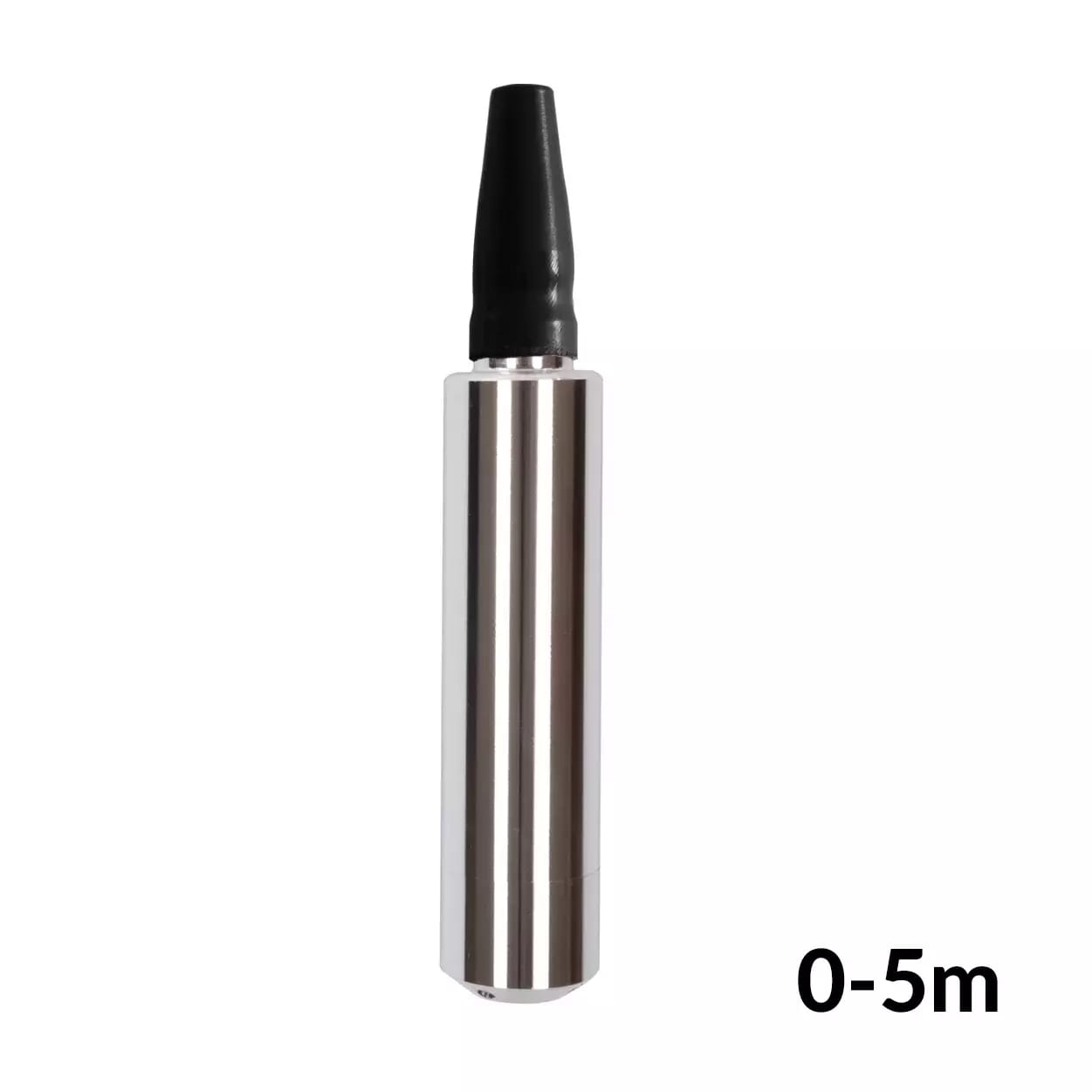

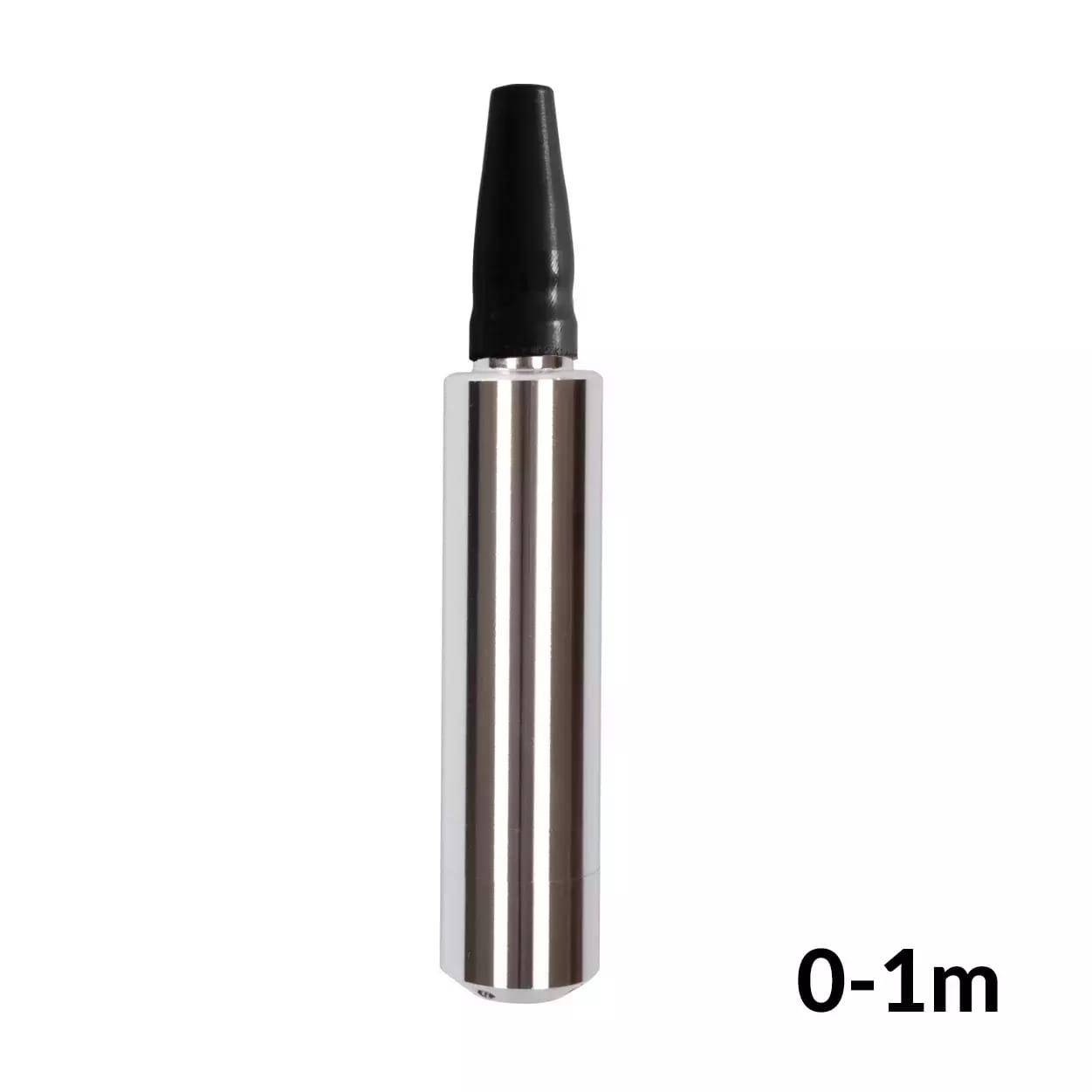

Le capteur n'est pas inclus et doit être acheté séparément. Il existe plusieurs types de capteurs de niveau dans notre gamme.
Contenu de l'emballage.
