Régulateur PID à panneau 8 entrées avec relais 230V/3A

Régulateur PID programmable à huit canaux avec relais de sortie 230V/3A pour le contrôle et l'automatisation.

Le contrôleur PID est un contrôleur continu, composé de parties proportionnelles, d'intégration et de dérivation. Dans les systèmes de contrôle, il est placé devant le système contrôlé. Le contrôleur reçoit l'écart de commande et émet la variable d'action (ON/OFF). Il est conçu pour la commande d'équipements industriels et la commande/automatisation de fours de chauffage, d'équipements de soudage et d'autres machines dépendant de la chaleur. Le régulateur peut être utilisé pour contrôler très précisément la température de jusqu'à huit appareils ou éléments chauffants différents. Le régulateur fonctionne sur le principe de la commutation de la sortie avec le retour d'information d'un capteur de température. Toutes les constantes et tous les paramètres peuvent être réglés et ajustés pour assurer une régulation et une commutation optimales de la température. Le régulateur PID est nettement plus précis que n'importe quelle solution thermostatique.

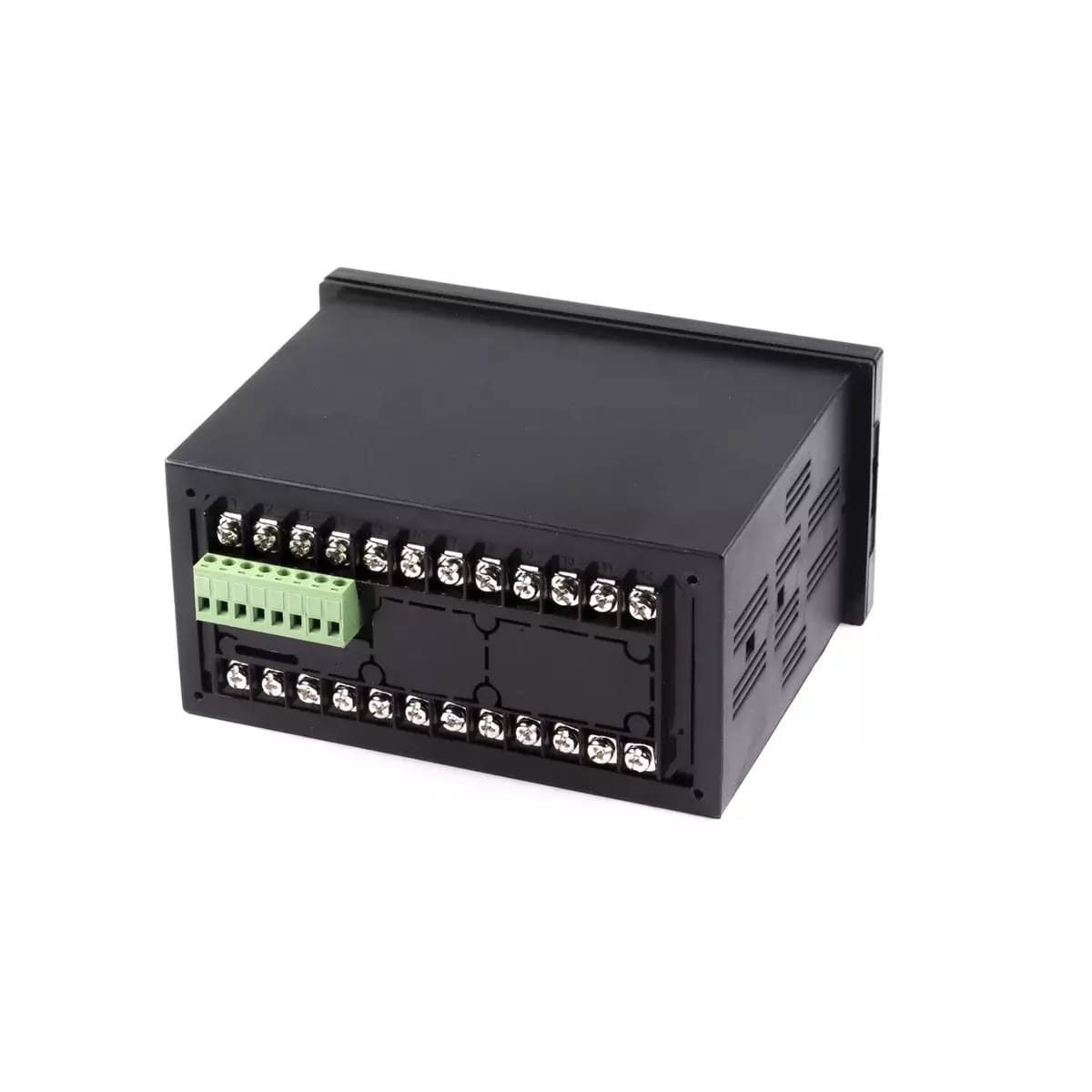

Le contrôleur à huit canaux avec affichage à DEL rouge est conçu pour être intégré au panneau d'équipement. Le régulateur PID est équipé de huit entrées de capteurs de température (K, E, S, J) et de huit sorties de relais 230V/3A AC pour le contrôle des appareils. Tous les paramètres nécessaires peuvent être réglés dans le menu du contrôleur.


Capteurs de température compatibles


Options de réglage :
SC - correction du capteur - par défaut 0 (réglage/étalonnage du thermocouple du canal)
P - bande de proportionnalité - par défaut 0
I - composant d'intégration - par défaut 100

At - Autotuning - par défaut 0 (0-off, 1-on)
t - durée du cycle en secondes - par défaut 5 (SSR - 2-8), (relais - 20), cycle plus court = précision plus élevée = usure plus importante des contacts du relais ou de la charge
HY - hystérésis du contrôleur en degrés Celsius - par défaut 1
Sn - définition du thermocouple connecté - par défaut 0 (cellule K), valeurs autorisées 0-3, 0 - cellule K, 1 - cellule E, 2 - cellule J, 3 - cellule S
Add - adresse du dispositif pour RS485 - par défaut 0
baud - vitesse de communication pour RS485 - par défaut 9600
Cn - communication - par défaut 0 (communication avec le PC), 1 = communication avec la mini-imprimante



Contenu de l'emballage : Régulateur PID
