Paramètres détaillés
| Modèle de générateur | HDG2102B | HDG2082B | HDG2062B | HDG2032B | HDG2022B | HDG2012B | hDG2002B |
| Paramètres principaux | |||||||
| Chaînes | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Largeur de la mémoire | 64M | 64M | 64M | 64M | 64M | 64M | 64M |
| Fréquence | 100MHz | 80MHz | 60MHz | 30MHz | 20MHz | 10MHz | 5MHz |
| Échantillonnage | 250MSa/s | ||||||
| Résolution pour la tension | 16Bit | ||||||
| Sortie numérique | sortie 16 canaux | ||||||
| Caractéristiques de fréquence | |||||||
| Formes des courbes | Sinus, rectangle, rampe, impulsion, bruit, sinus, montée exponentielle, descente exponentielle, ECG, gaussien, sinus de Haver, Lorentz, Dual-Tone, DC | ||||||
| Sinus | 1uHz~Max. | ||||||
| Rectangle | 1uHz~40MHz | 1uHz~35MHz | 1uHz~30MHz | 1uHz~5MHz | |||
| Impulsion | 1uHz~30MHz | 1uHz~25MHz | 1uHz~25MHz | 1uHz~5MHz | |||
| Triangle/rampe | 1uHz~4MHz | 1uHz~3MHz | 1uHz~3MHz | 1uHz~30MHz | 1uHz~20MHz | 1uHz~10MHz | 1uHz~5MHz |
| Bruit blanc | 100MHz | 80MHz | 60MHz | 30MHz | 20MHz | 10MHz | 5MHz |
| Arb. | 1uHz~30MHz | 1uHz~25MHz | 1uHz~25MHz | 1uHz~20MHz | 1uHz~20MHz | 1uHz~10MHz | 1uHz~5MHz |
| Résolution | 1uHz | ||||||
| Précision | ±2ppm, 18~28℃ | ||||||
| Pureté du spectre des ondes sinusoïdales | |||||||
| Distorsion harmonique | Typique（0dBm）DC-1MHz : <-60dBc ; 1MHz-10MHz : <-55dBc ; 10MHz-100MHz : <-50dBc | ||||||
| Distorsion harmonique totale | <0,1% (10Hz-20kHz, 0dBm) | ||||||
| Signal parasite (non hormonal) |
Typique(0dBm) : ≤10MHz : <-65dBc ; >10MHz : <-65dBc+6dB/phase du spectre |
||||||
| Bruit de phase | Typique(0dBm,10kHz offset,) 10MHz : ≤-115dBc/Hz | ||||||
| Rectangle | |||||||
| Temps de montée/descente | <10ns | <11ns | <12ns | <14ns | <16ns | <18ns | <18ns |
| Dépassement | <3%(100KHz, 1Vpp) | ||||||
| Cycle d'utilisation | ≤10MHz : 20,0%~80,0% ; 10MHz~40MHz : 40.0%~60.0% ; >40MHz : 50,0 % |
8.0%~92.0% | |||||
| Non-symétrie | 1% de la période+5ns | ||||||
| Gigue（rms） | Typique（1MHz,1Vpp, 50Ω）≤5MHz : 2ppm+500ps ; >5MHz : 500ps. | ||||||
| Rampe | |||||||
| Linéarité | ≤1%(1KHz,1Vpp) | ||||||
| Symétrie | 0%~100% | ||||||
| Impulsion | |||||||
| Période | 33.33ns~1Ms | 40ns~1Ms | 40ns~1Ms | 50ns~1Ms | 50ns~1Ms | 100ns~1Ms | 200ns~1Ms |
| Impulsion | ≥12ns | ≥14ns | ≥14ns | ≥16ns | ≥16ns | ≥18ns | ≥18ns |
| Temps d'avance | ≥8ns | ≥9ns | ≥10ns | ≥10ns | ≥11ns | ≥11ns | ≥12ns |
| Dépassement | <3%(1VPP) | ||||||
| Gigue（rms） | Typique（1MHz, 1Vpp, 50Ω） ≤5MHz 2ppm+500ps >5MHz 500ps |
||||||
| Arbitraire | |||||||
| Temps de montée/descente | Typique(1Vpp):<6ns | ||||||
| Gigue | Typique（1MHz, 1Vpp, 50Ω） ≤5MHz 2ppm+500ps ; > 5MHz 500ps |
||||||
| Caractéristique d'amplitude | |||||||
| Plage d'amplitude | ≤20MHz:1mVpp - 20Vpp ; ≤60MHz:1mVpp -15Vpp ; ≤80MHz:1mVpp -10Vpp ; ≤90MHz:1mVpp - 5Vpp ; ≤100MHz:1mVpp - 2Vpp |
||||||
| Précision | Typique（1kHz Sine, déviation 0V, >10mVpp, Auto) ; ±1% du réglage ±2mVpp | ||||||
| Amplitude Planéité | ≤10MHz:±0,1dB ≤60MHz:±0,2dB ≤100MHz:±0,4dB | ||||||
| Résolution | 1mv ou 4 chiffres | ||||||
| Impédance | 50Ω | ||||||
| Caractéristiques du décalage | |||||||
| Gamme | |Voffset| < Vmax - Vpp/2 | ||||||
| Précision | ±(1% du réglage + 5mV + 0,5% de l'amplitude）. | ||||||
| Caractéristique de modulation | |||||||
| Type de modulation | AM,FM,PM,2ASK,2FSK,2PSK,PWM | ||||||
| AM | |||||||
| Formes d'onde de la porteuse | Sinus, Rampe, Rampe, Arbitraire (sauf DC) | ||||||
| Source | interne/externe | ||||||
| Modulation des ondes | Sinus, Rampe, Rampe, Bruit, Arbitraire | ||||||
| Fréquence | 1Hz~500KHz | ||||||
| Profondeur | 0%~120% | ||||||
| FM | |||||||
| Formes d'onde de la porteuse | Sinus, Rectangle, Rampe, Arbitraire (sauf DC) | ||||||
| Source | interne/externe | ||||||
| Modulation des ondes | Sinus, Rampe, Rampe, Bruit, Arbitraire | ||||||
| Fréquence | 1Hz~500KHz | ||||||
| Déviation de fréquence | 0~360 | ||||||
| PM | |||||||
| Courbes du transporteur | Sinus, Rectangle, Rampe, Arbitraire (sauf DC) | ||||||
| Source | interne/externe | ||||||
| Modulation des ondes | Sinus, Rampe, Rampe, Bruit, Arbitraire | ||||||
| Fréquence | 1Hz~500KHz | ||||||
| Déviation de fréquence | 0%~120% | ||||||
| 2ASK | |||||||
| Courbes du transporteur | Sinus, Rectangle, Rampe, Arbitraire (sauf DC) | ||||||
| Source | interne/externe | ||||||
| Modulation des ondes | Carré de 50% du cycle d'utilisation | ||||||
| Code Taux | 1Hz~500KHz | ||||||
| 2FSK | |||||||
| Formes d'onde de la porteuse | Sinus, Rectangle, Rampe, Arbitraire (sauf DC) | ||||||
| Source | interne/externe | ||||||
| Modulation des ondes | Carré de 50% du cycle d'utilisation | ||||||
| Code Taux | 1Hz~500KHz | ||||||
| 2PSK | |||||||
| Formes d'onde de la porteuse | Sinus, Rectangle, Rampe, Arbitraire (sauf DC) | ||||||
| Source | interne/externe | ||||||
| Modulation des ondes | Carré de 50% du cycle d'utilisation | ||||||
| Code Taux | 1Hz~500KHz | ||||||
| PWM | |||||||
| Courbes du transporteur | Sinus, Carré, Rampe, Arb. (sauf DC) | ||||||
| Source | Interne/externe | ||||||
| Modulation des ondes | Sinus, Carré, Rampe, Bruit, Arb. | ||||||
| Code Taux | 1Hz~500KHz | ||||||
| Ecart de largeur | 0% à 100% de la largeur d'impulsion | ||||||
| Caractéristique d'éclatement | |||||||
| Nombre de rafales | 1~2000000000 | ||||||
| Source fermée | Déclenchement externe | ||||||
| Source de déclenchement | Interne, externe, manuel | ||||||
| Caractéristiques du balayage | |||||||
| Type | linéaire | ||||||
| TypeDirection | Up | ||||||
| Temps de balayage | 280 000s | ||||||
| Temps de maintien/retour | 280 000s | ||||||
| Source de déclenchement | Interne, externe, manuel | ||||||
| Mark | Front descendant du signal de synchronisation | ||||||
| Spécifications principales | |||||||
| Interface | Hôte USB, dispositif USB | ||||||
| Afficher | écran TFT couleur 7'' 64K, 800*480 | ||||||
| Alimentation électrique | 100-120VACRMS(±10%), 45Hz à 440Hz, CATⅡ ; 120-240VACRMS(±10%), 45Hz à 66Hz, CATⅡ | ||||||
| Puissance | <60W | ||||||
| Courant de sortie | 0.15A | ||||||
| Dimensions | 305mm x 100mm x 130mm (L x P x H) | ||||||
| Poids | 3kg | ||||||

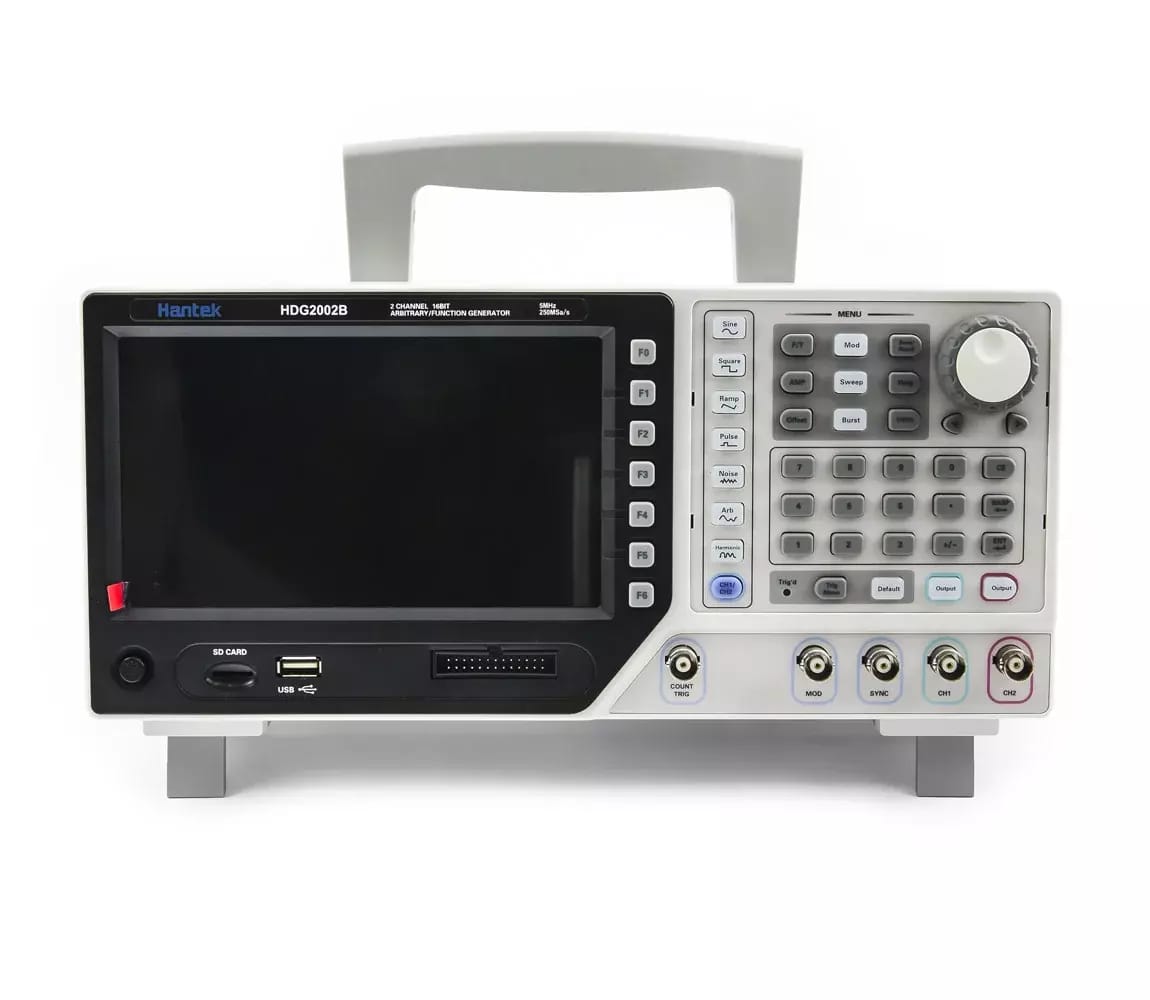

Générateur de fonctions Hantek HDG2002B 2CH 16bit, 250MSa/s, 5MHz
Le générateur de fonctions et de formes d'onde arbitraires Hantek HDG2002B offre une grande stabilité et une pureté spectrale du signal généré, avec deux canaux indépendants, un taux d'échantillonnage...
