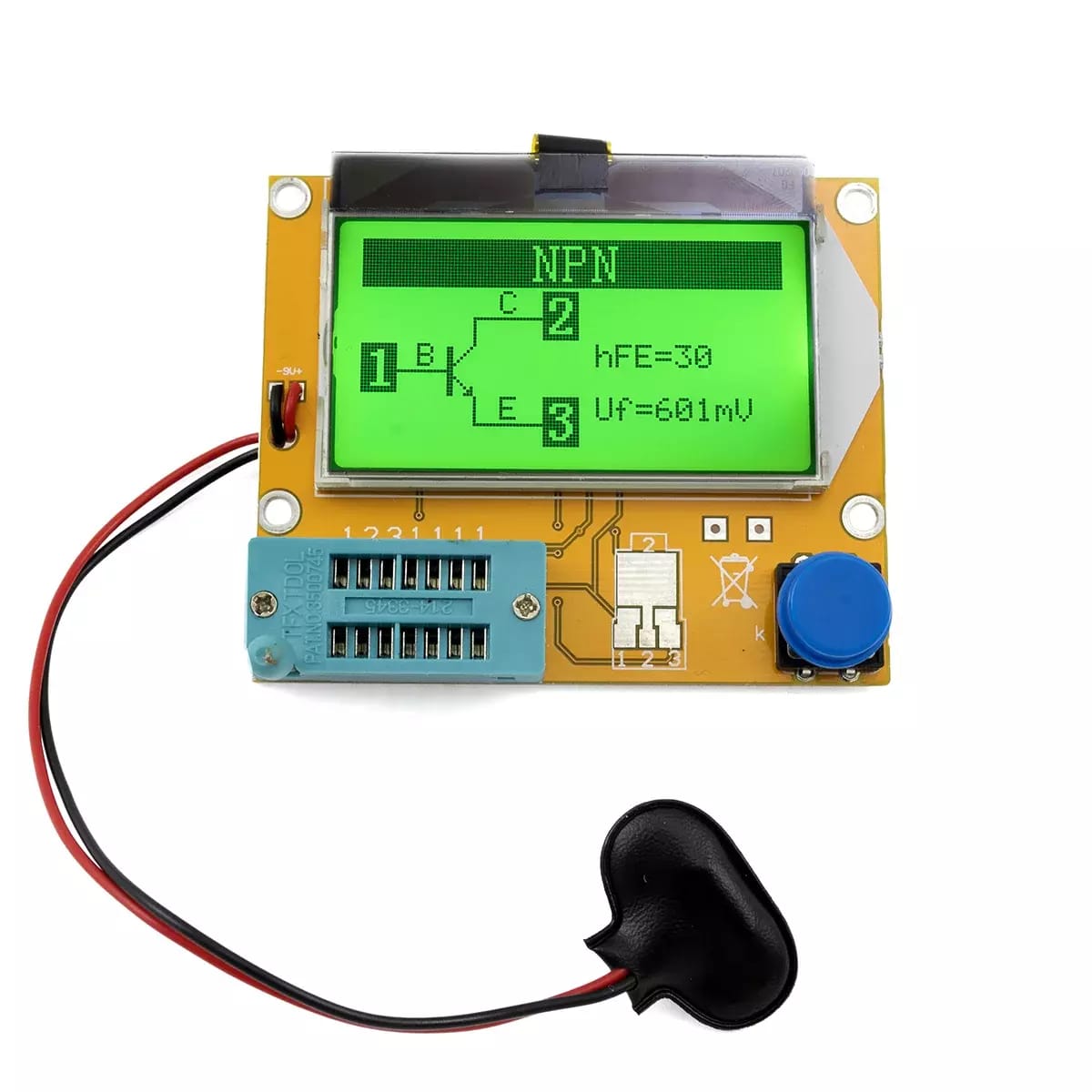

Testeur automatique de composants RLC, ESR et semi-conducteurs en version DIY pour l'auto-encapsulation ou l'intégration dans des compteurs plus importants. Ce testeur détecte lui-même le composant inséré, dessine le schéma du circuit et mesure les valeurs. Un outil indispensable pour tous les radioamateurs et les bricoleurs, idéal pour mesurer rapidement les paramètres et le câblage des composants lors de travaux de bricolage à la maison et en entreprise.
Le cœur du testeur est le
processeur ATMEGA 328. Il n'y a qu'un seul bouton de commande sur la carte, ce qui garantit une utilisation simple et rapide. Le testeur est équipé d'une fonction d'arrêt automatique.
Lorsque l'alimentation (pile de 9V) est connectée, l'instrument s'allume à l'aide du bouton situé sur la carte. La pile connectée est alors automatiquement testée et l'appareil est prêt à fonctionner. Le composant à mesurer est inséré dans la prise ZIF à l'aide d'un mécanisme de verrouillage et le test est effectué après avoir appuyé sur le bouton. Les valeurs mesurées et la connexion du composant sont clairement affichées sur le grand écran.
Fonction :
Détection automatique de la tension d'alimentation
Détection automatique des broches des transistors NPN et PNP, des MOSFET, des JFET, des diodes (y compris doubles et LED), des thyristors, des transistors, des résistances, des condensateurs et des inductances
Mesure de composants CMS à l'aide de pastilles de circuits imprimés
Avant de mesurer les capacités, vous devez vous assurer que le condensateur est déchargé.
Pour l'alimentation, choisissez uniquement une pile alcaline de 9V de bonne qualité.
Plages de mesure :
Résistance 0,1Ω-50MΩ
Capacité 25pF-100000uF
Inductance 0,01mH-20H
MOSFET, JFET, NPN, PNP, thyristors
Diodes : diodes de redressement, diodes électroluminescentes, diodes zener inférieures à 4,5 V, doubles diodes.
