Charge électronique USB DC et déchargeur de batterie avec une dissipation de puissance maximale de
35W, fonctionnant dans la gamme de
3-21V et 0-3.2A. Les charges électroniques sont des charges résistives artificielles régulées dont les paramètres sont contrôlés et stabilisés numériquement. Elles remplacent les résistances mécaniques variables précédemment utilisées telles que les rhéostats, les résistances coulissantes ou les décadres résistifs.
Le connecteur d'entrée de la charge est un USB, qui a une conception interchangeable unique (le connecteur peut être connecté des deux côtés). Un appareil de mesure USB, idéalement
un testeur USB multifonction avec écran OLED, est connecté entre la charge et l'alimentation pour mesurer les quantités d'entrée et le comportement de la charge. La charge permet également de connecter un autre dispositif USB derrière l'élément d'alimentation, où la sortie peut être mesurée derrière la charge ou la charge peut être étendue avec d'autres dispositifs connectés. Deux potentiomètres métalliques de haute qualité sont utilisés pour contrôler la charge, qui contrôlent l'appel de courant (réglage grossier et fin). La charge fonctionne en mode CC (courant constant)
La charge USB peut être connectée à d'autres sources que l'USB, telles que des batteries ou des banques d'alimentation. À cette fin, le circuit imprimé comporte une borne à vis à laquelle peuvent être branchés, par exemple, des câbles avec des bornes en forme de crochet. Grâce à ces bornes, la batterie peut être connectée à la charge et son comportement en charge peut être mesuré. La dureté globale de l'alimentation et la capacité de la batterie peuvent être mesurées (lorsqu'elles sont utilisées avec le testeur USB multifonction avec écran OLED, qui mesure également le temps pendant lequel le banc d'alimentation a été en mesure d'alimenter la charge). Il suffit de connecter la batterie à mesurer et de laisser le test de décharge se dérouler. Le testeur USB calcule également la capacité de la batterie en fonction du temps. Le testeur n'est pas inclus, il peut être acheté séparément ou avec la charge de 35W dans un ensemble.

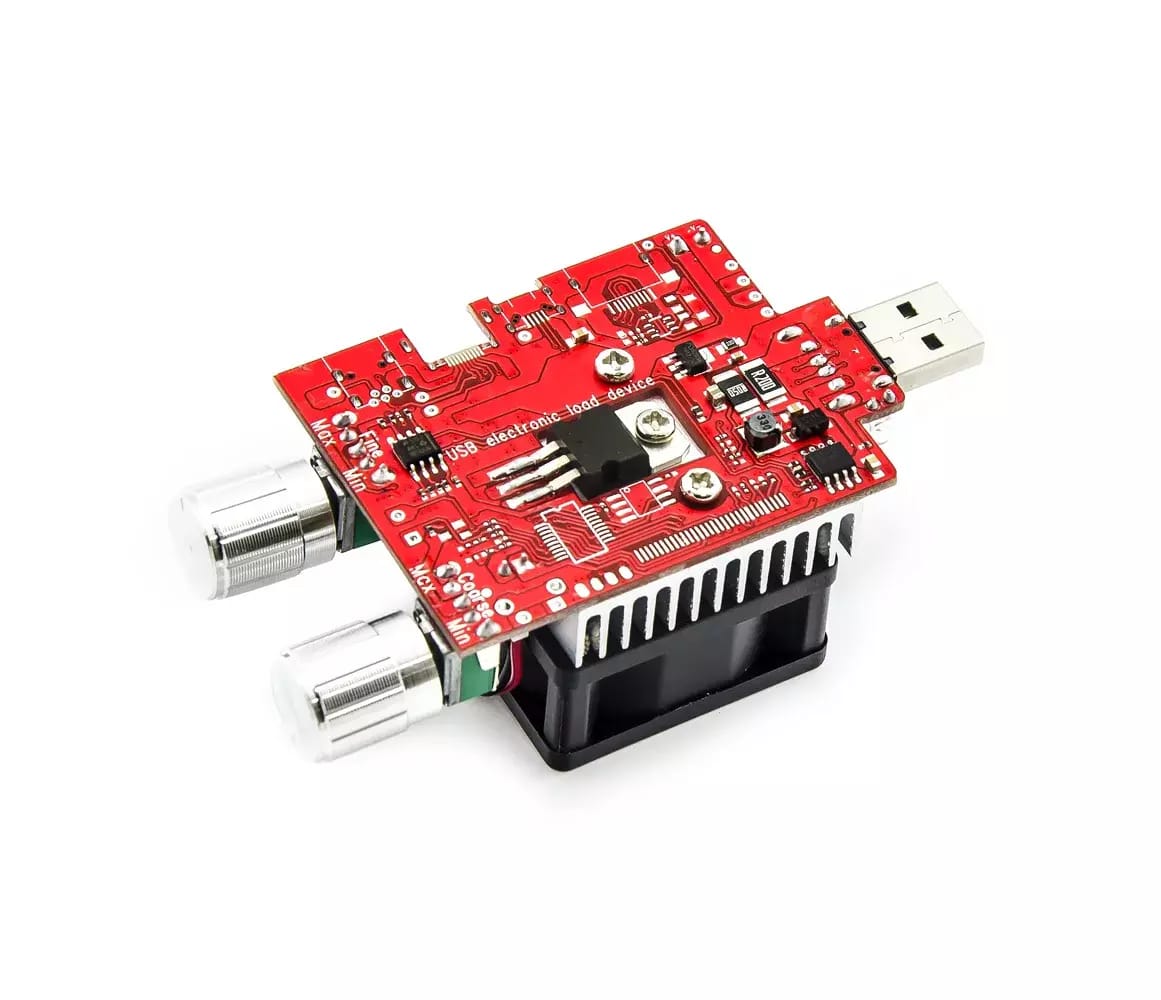

Cette charge est similaire à Raspberry Pi ou Arduino sans châssis, juste comme un PCB de petite taille - 50x35x100mm (y compris les composants). La caractéristique principale est un dissipateur thermique en aluminium de haute qualité, équipé d'un ventilateur actif de 40mm, qui se charge de refroidir le transistor. Le ventilateur ne fonctionne pas en permanence, mais en cas d'augmentation de la température, il se met automatiquement en marche.
Grâce à la présence d'un bornier d'entrée, vous pouvez également utiliser la charge pour tester différents circuits, en respectant les paramètres de la charge, sans avoir besoin d'acheter des charges électroniques coûteuses, car pour la plupart des petites applications, cette charge peut être suffisante.
