les paragraphes suivants décrivent la fonction d'alimentation et de dosage automatique de l'étain qui fait partie du BK3500.

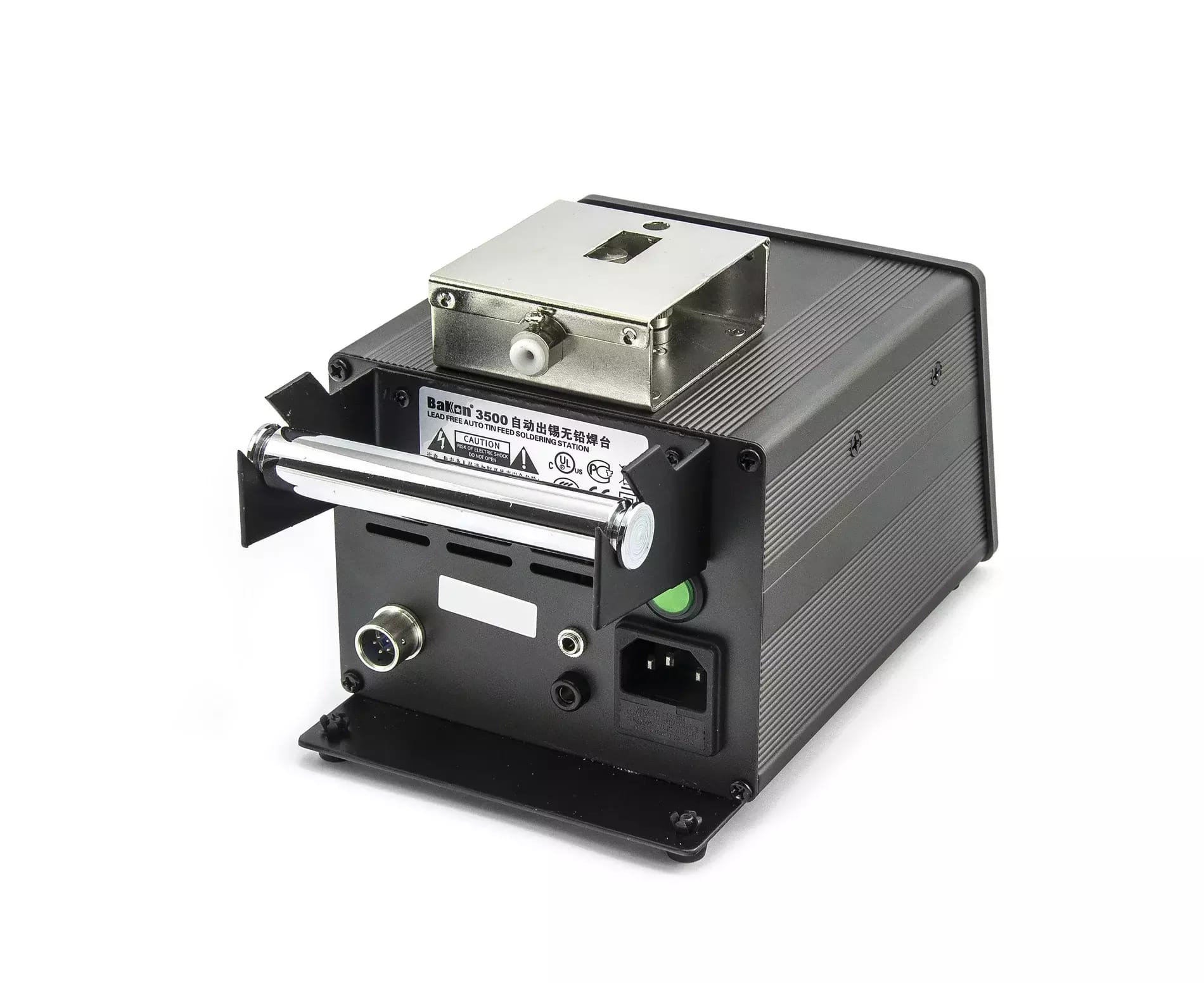

Le mécanisme permettant de dérouler l'étain tubulaire de la bobine et de l'acheminer jusqu'à l'extrémité de la panne fait partie intégrante du système de brasage. Le système mécanique automatisé de dosage de l'étain est situé sur le dessus du poste de soudure. Un engrenage motorisé déroule l'étain de la bobine montée sur le châssis et l'achemine à travers le bovden en silicone directement jusqu'à la pointe de l'embout du microsoudeur. La vitesse d'alimentation est réglable par un potentiomètre. La station peut distribuer automatiquement de l'étain - en plus de la vitesse, vous pouvez également régler la durée de l'intervalle de temps d'alimentation en étain à l'aide du potentiomètre. Le dosage est déclenché par la pédale de commande jointe, soit en mode discontinu (peu importe la durée d'appui sur la pédale - seule une quantité déterminée d'étain est toujours prélevée), soit en mode manuel, où l'étain est alimenté tant que la pédale est enfoncée. Le mécanisme d'alimentation éjecte le premier étain puis le fait reculer légèrement. L'inversion peut être désactivée ou réglée entre 0 et 2 secondes.

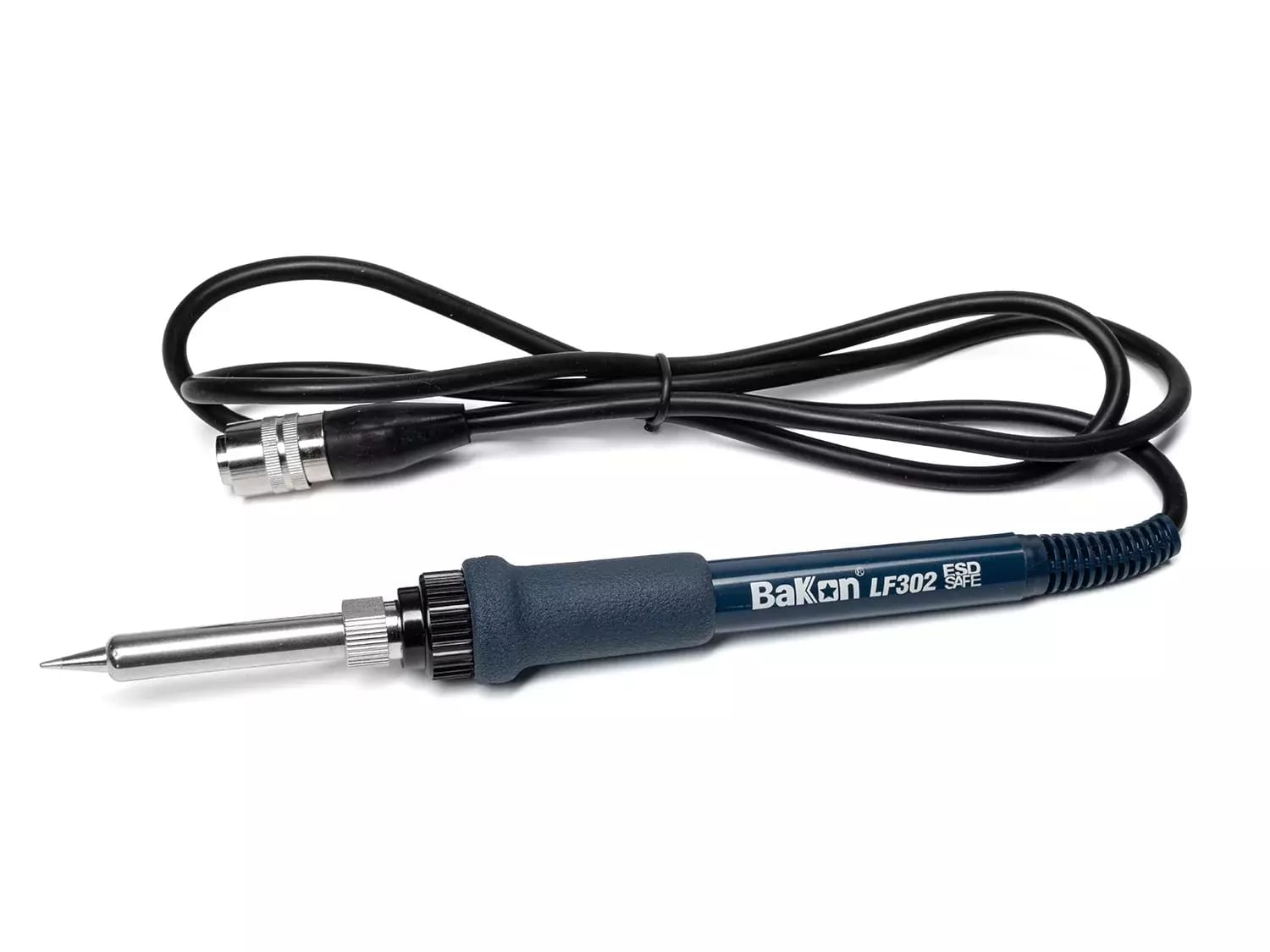

Le diamètre de l'étain tubulaire que le mécanisme d'alimentation peut traiter est compris entre 0,4 et 1,6 mm. La longueur du bovin d'alimentation est de 81 cm. Si l'application l'exige, vous pouvez utiliser le support de stylo à souder fourni et avoir les deux mains libres pendant le travail - la configuration du système avec fixation statique de microsoudure est illustrée sur l'une des photos.
Cette station de soudage est compatible avec une large gamme de
pannes à induction de
la série BK200
