Le compresseur pour les pinces à vide est intégré dans le châssis. Par rapport à d'autres systèmes infrarouges, vous pouvez vous attendre à des réponses plus rapides aux changements de température souhaités grâce à des émetteurs plus puissants, à une distribution plus uniforme du rayonnement infrarouge en surface, à une gamme plus large d'émetteurs ir de 20x20mm à 40x40mm, à une construction et une fabrication plus précises et au confort de l'opérateur qui en découle. Une visée laser est utilisée pour centrer précisément la puce soudée sous l'émetteur IR. Un ventilateur soufflant indirectement permet de refroidir progressivement la zone chauffée.

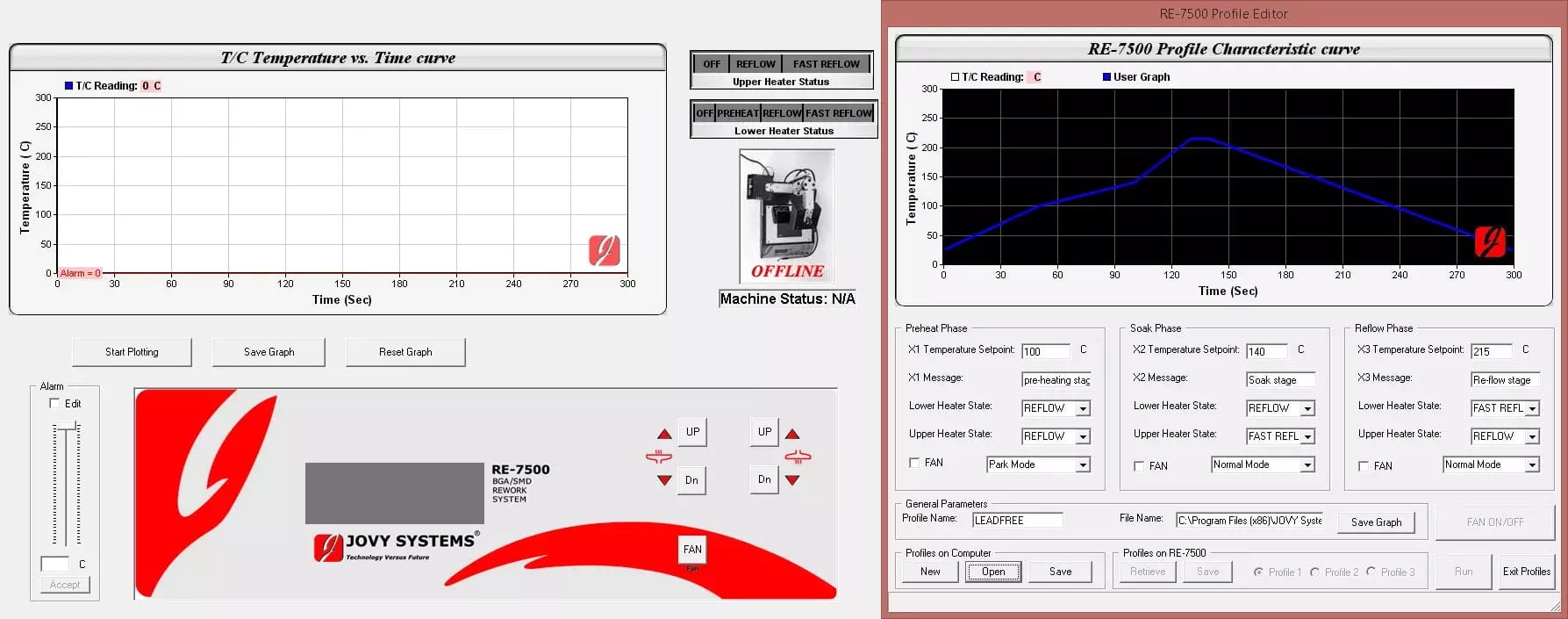

Une importance particulière est accordée au réglage des paramètres de fonctionnement - profil de température - à l'aide d'un programme PC. La station se connecte directement au PC via un câble USB et le logiciel permet de gérer les profils de température et offre une visualisation de l'ensemble du processus de reprise. Les profils de reprise sont disponibles directement sur le site web du fabricant ; à l'aide du logiciel de contrôle, la station est configurée en un rien de temps exactement comme l'exige l'application spécifique.
Les profils peuvent être consultés
ici.
La station de réparation JOVY RE-7500 comprend :
- Station RE-7500 avec chauffage et réflecteur IR
- Pince X-Y pour le montage de la carte de circuit imprimé
- 1 capteur de température
- Câble USB
- set de pinces à vide - stylo à vide + 5 ventouses en caoutchouc
- câble d'alimentation
- fusibles de rechange
- vis de montage
- CD + manuel
Exemples d'utilisation de la station de réparation JOVY RE-7500
- retirer le blindage métallique de la plaque de base d'un téléphone mobile (MOTOROLA utilise notamment une tôle épaisse)
- refusion de processeurs ou de mémoires de téléphones portables - défauts courants dans les téléphones équipés de cartes de circuits imprimés minces (SIEMENS)
- remplacement de l'air chaud lors de la refonte des téléphones portables - le chauffage infrarouge ne souffle pas les petits composants
- remplacement du CPU dans les ordinateurs portables et les netbooks
-
- retrait et refusion des puces graphiques défectueuses
- refusion de la puce graphique
- réparation des puces SMT sur les cartes mères
- refonte de la X-box
- reflux PS3
- reflux NINTENDO Wii
- le préchauffage peut également être utilisé en conjonction avec un fer à souder à air chaud
