La station est également équipée d'un rétro-éclairage LED monté sur un bras flexible en col de cygne.

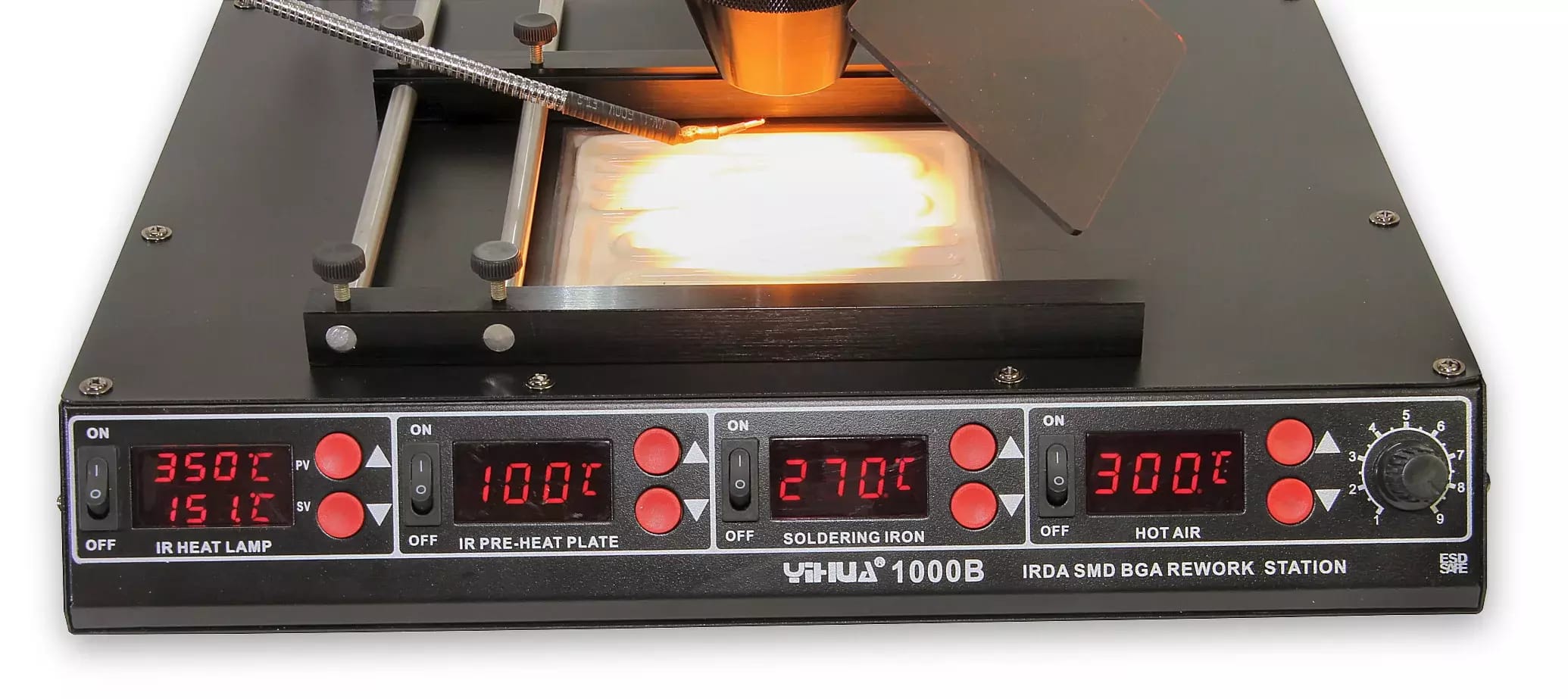

La combinaison d'un puissant appareil de chauffage, d'une lampe à infrarouge, d'une lampe à air chaud et d'une microsoudeuse à pointe offre de nombreuses possibilités de mouler/souder de petites puces BGA. Par rapport aux émetteurs ir conventionnels à haute température, l'infralampe a une puissance plus faible et est conçue pour fonctionner avec des BGA plus petits tels que les puces de téléphones mobiles, les tablettes ou les ordinateurs portables. La station est conçue pour fonctionner avec ces tailles de circuits. Si vous prévoyez de souder des BGA de grande taille, comme ceux des cartes graphiques des ordinateurs portables, vous devez envisager une station iR dotée d'un émetteur infrarouge plus puissant.
L'avantage d'une lampe infrarouge est de pouvoir concentrer précisément la chaleur rayonnée sur la surface du circuit uniquement, ce qui fait défaut aux systèmes dotés d'émetteurs de surface qui chauffent toute la zone située en dessous. Cela permet de chauffer le circuit beaucoup plus longtemps, car les composants environnants ne sont pas chauffés et ne peuvent pas être endommagés. La concentration de la puissance de la lampe augmente considérablement l'efficacité par rapport à un émetteur monté en surface, qui rayonne sur toute la surface, et la puissance est ainsi transférée vers des zones où le chauffage est inutile ou nuisible.
La microsoudeuse est équipée d'un puissant insert résistif en céramique de 70W avec des pointes classiques de la série T. La pièce à main à air chaud est dotée d'un puissant serpentin chauffant de 700W enroulé sur un noyau en céramique et d'un ventilateur à turbine. Tous les composants du système peuvent être activés et désactivés de manière totalement indépendante les uns des autres et leurs paramètres sont également contrôlés de manière indépendante.
composants de l'emballage : châssis avec irradiateur et support universel de rail pour circuits imprimés, poignée pour air chaud et support de stylo à souder, 2 x écrans d'irradiateur de différents diamètres, stylo à souder, poignée pour air chaud, écran d'irradiateur, 3 x fixation pour air chaud
accessoires hotair : diamètre 7 mm, rond 9 mm et carré 13 mm
Cette station de soudage est compatible avec une large gamme de
pannes à souder et d'
accessoires hotair de
la série 900.
