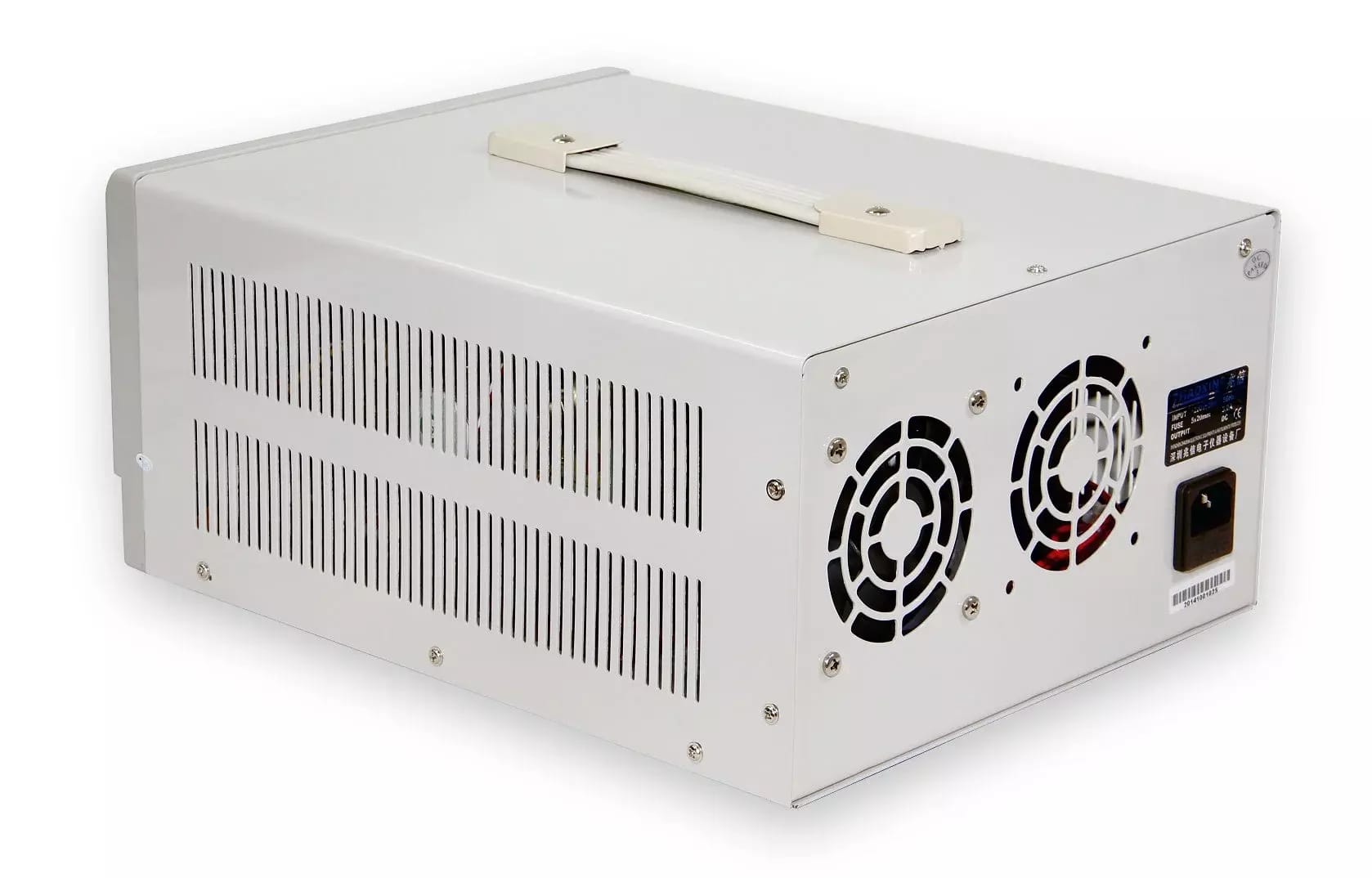

Le contrôle de la partie AC n'est pas différent de celui de n'importe quelle autre alimentation DC ; vous avez deux potentiomètres pour le réglage grossier et fin de la tension. Lorsque la sortie est chargée et que la tension chute aux bornes de l'enroulement secondaire du transformateur, il compense immédiatement les chutes et stabilise la tension de sortie en faisant tourner le bras de contact pour reconnecter les différentes spires de l'enroulement secondaire du transformateur toroïdal. La tension alternative de l'alimentation est réglée proportionnellement entre 0 et 30V. La fréquence de la tension de sortie est déterminée par la fréquence du réseau de distribution 230V/50Hz, qui alimente l'enroulement primaire du transformateur. Le courant maximal tiré des bornes CA est de 2A. Sur le panneau avant, en plus des bornes de tension DC et AC, vous trouverez également deux contacts supplémentaires sur lesquels 6,3V AC sont présents en permanence lorsque l'alimentation est sous tension.
L'autre partie de l'alimentation est une alimentation CC linéaire de 30V/5A. L'alimentation est contrôlée par deux potentiomètres, l'un utilisé pour régler la tension dans la plage 0-30V et l'autre pour régler le courant 0-5A. Les valeurs de courant et de tension sont affichées numériquement sur deux écrans LED segmentés. L'alimentation peut fonctionner à la fois en mode CV et CC ; l'état actuel est indiqué par l'allumage des LED appropriées sous les indicateurs de courant et de tension respectivement. L'alimentation est équipée d'une protection contre les courts-circuits.
