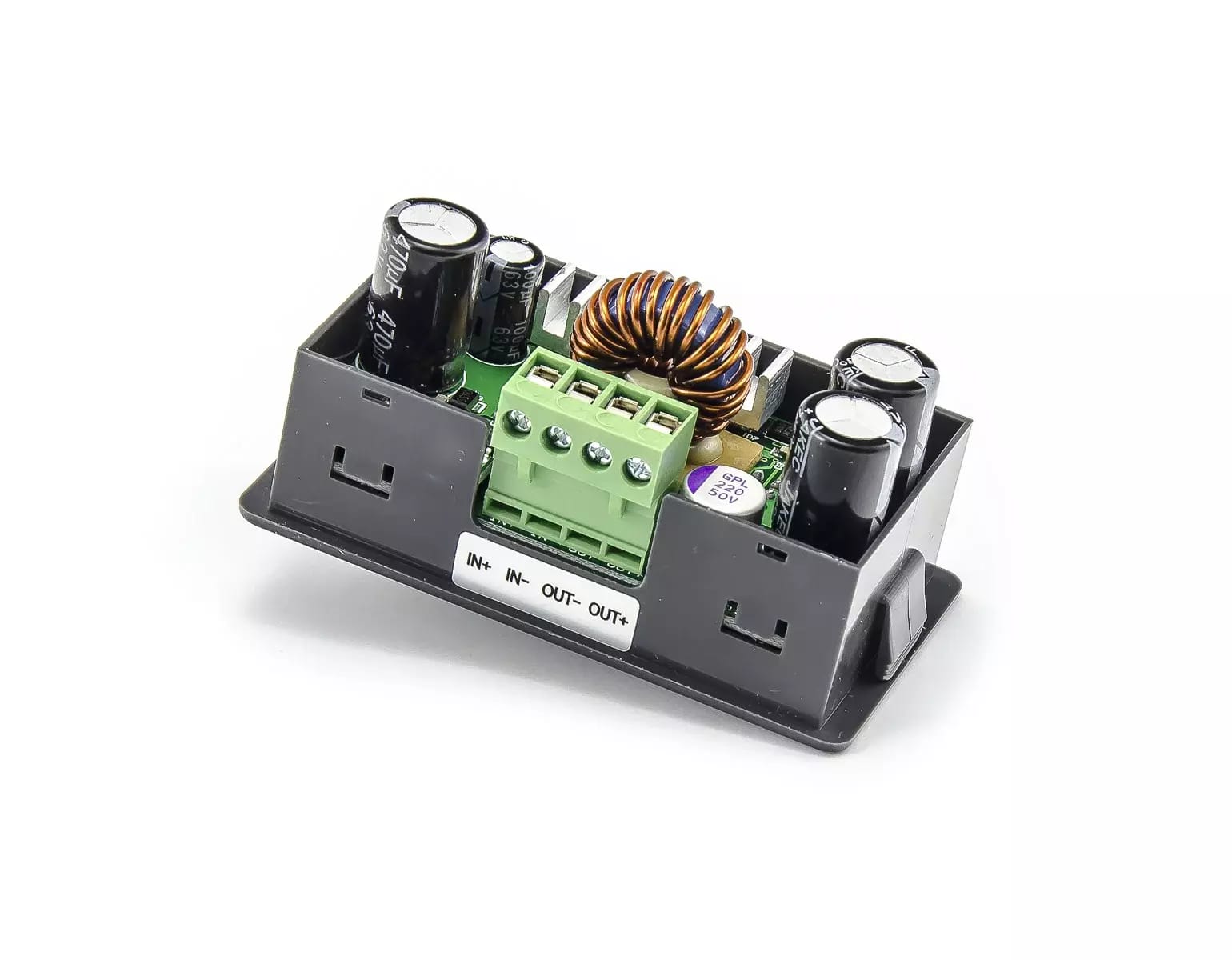

DPS5005 Régulateur à commutation de panneau 0-50V 0-5A pour la construction de l'alimentation électrique

Le régulateur de commutation de panneau DPS5005 convient pour construire vos propres alimentations en courant continu ou pour l'installation dans des panneaux, par exemple dans des ateliers ou des laboratoires. Le DPS5005 est un convertisseur DC-DC abaisseur contrôlable de facto, qui nécessite une alimentation DC externe de 6 à 55V pour son fonctionnement et régule la sortie selon les besoins : 0 - 50V 0 - 5A (tension d'entrée maximale - environ 1V); max 250W.

OVP - protection contre les surtensions, OCP - protection contre les surintensités et OPP - protection contre les surcharges. Toutes ces protections sont paramétrables et si ces valeurs sont dépassées, l'alimentation est automatiquement coupée.

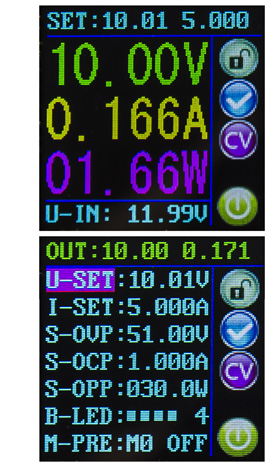

Le contrôleur dispose d'un écran LCD couleur de 1,44" et d'un fonctionnement simple à l'aide de 4 boutons et d'un potentiomètre cliquable pour sélectionner la valeur souhaitée. L'écran principal affiche la tension et le courant souhaités en haut et la tension, le courant et la puissance actuels en gros chiffres. En bas de l'écran, la tension d'entrée actuelle du DPS5005 est tracée. Celle-ci doit toujours être supérieure de 1,1x à la puissance requise.

L'écran suivant est la configuration réelle. Cela comprend le réglage des variables de sortie de base - tension et courant, le réglage des protections OVP, OCP et OPP, le réglage de la luminosité de l'écran et la sauvegarde des paramètres dans des macros individuelles (jusqu'à 10). Deux de ces macros (M1 et M2) sont rapidement accessibles directement depuis l'écran principal. Il existe également un verrou de valeur.

Nous recommandons l'une de nos alimentations industrielles pour l'alimentation externe de cette alimentation à découpage.
Dimensions du trou de montage : 76,8 x 39mm.
