Alimentation double de laboratoire RXN-605D-II - 2x60V/5A, 120V/5A, 60V/10A

la combinaison des boutons connectera les bornes appropriées requises pour les configurations : parallèle (0-60V/10A), série (0-120V/5A) ou alimentation symétrique ±(0-60)V/5A. Le poids total de l'alimentation, qui est de 13,4 kg, indique que le transformateur est suffisamment dimensionné. La grande section des plaques du transformateur et les deux ventilateurs de refroidissement permettent de tirer en continu le courant maximal spécifié pour toute tension de sortie définie.

L'alimentation peut fonctionner en mode CV et CC ; l'état actuel est indiqué par l'allumage des DEL appropriées sous les indicateurs de courant et de tension respectivement. Les sorties de l'alimentation sont isolées galvaniquement de la terre. L'alimentation est équipée d'une protection contre les courts-circuits. Le refroidissement de l'élément de conditionnement d'énergie est assuré par un ventilateur avec une sortie à l'arrière du châssis. Pour un réglage précis et pratique de la tension, les deux canaux de l'alimentation sont équipés d'un potentiomètre multi-tour.

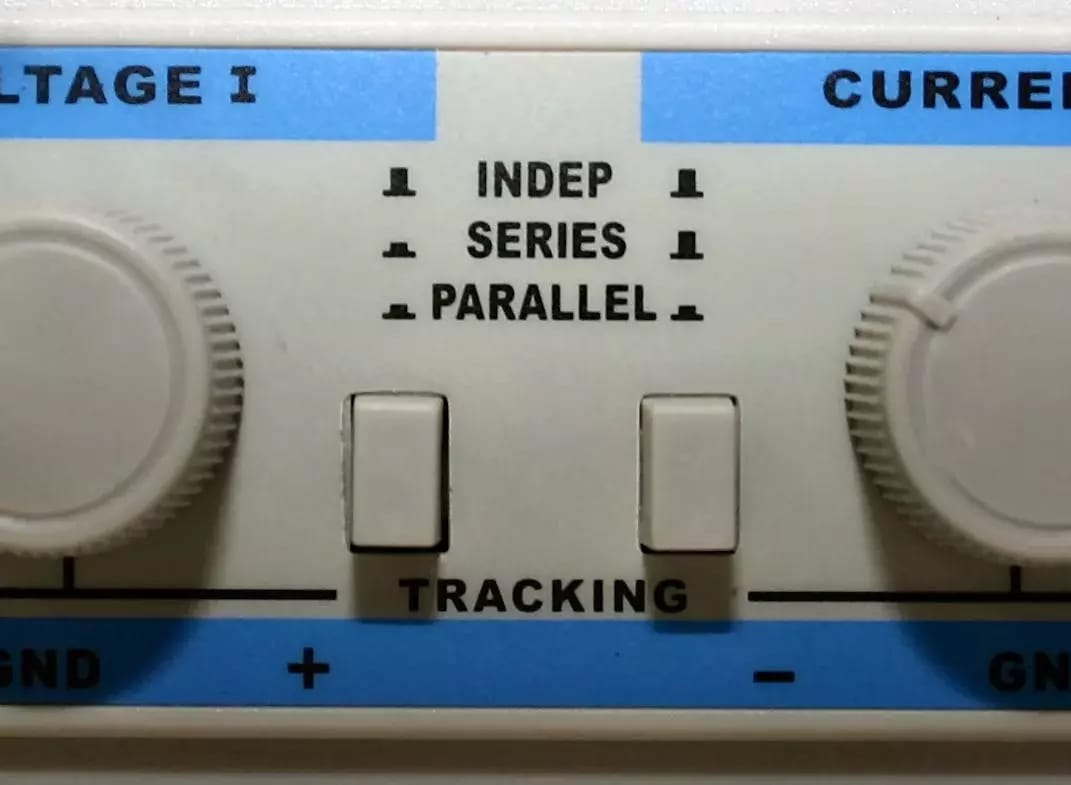

Dans les modes de couplage de l'alimentation - parallèle et série - les potentiomètres de réglage de la partie gauche sont désactivés et la partie droite "maître" s'occupe du contrôle de l'appareil. Cela garantit une adaptation parfaite de la tension régulée en mode d'alimentation symétrique.
