Panneau de mesure multifonction avec tension 80-260V AC, mesure du courant 0-100A avec transformateur de courant toroïdal, fréquence 45-65Hz, consommation électrique et facteur de puissance.
Le module peut être installé dans des panneaux ou des boîtes de construction dans les ateliers domestiques, les laboratoires scolaires et les centres de service. Le module connecté affiche toutes les informations importantes relatives à l'alimentation électrique sur un écran clair : tension, courant, consommation actuelle et totale, fréquence et facteur de puissance.
Un transformateur de courant de mesure est également fourni avec le module. Il permet de mesurer des courants jusqu'à 100 A ! La bobine mesure le courant par induction (sans contact). Il suffit de la connecter au module de mesure et de la relier au circuit que l'on veut mesurer. La bobine toroïdale est scellée et ne peut pas être connectée à un appareil ou à une alimentation déjà installés. elle n'est pas connectée au circuit. La bobine doit être enfilée dans le conducteur du circuit à mesurer. Sur notre site web, vous trouverez également une version du module permettant de le brancher sans démonter le circuit.
Sur la face avant du module se trouve un grand écran rétro-éclairé de dimensions 50x30mm, l'écran peut afficher toutes les valeurs mesurées en même temps : tension, courant, consommation de courant W, consommation totale W, fréquence et PF (Power Factor). À côté de l'écran, il n'y a qu'un seul bouton multifonction : une pression courte permet d'allumer/éteindre le rétroéclairage (l'état du rétroéclairage est mémorisé même lorsqu'il est déconnecté de l'alimentation), une pression de 3 secondes permet de régler la puissance en watts ; en cas de dépassement, le rétroéclairage et la valeur de la puissance clignotent, une pression de 5 secondes suivie d'une courte confirmation permet de remettre à zéro le compteur de la consommation totale d'énergie.

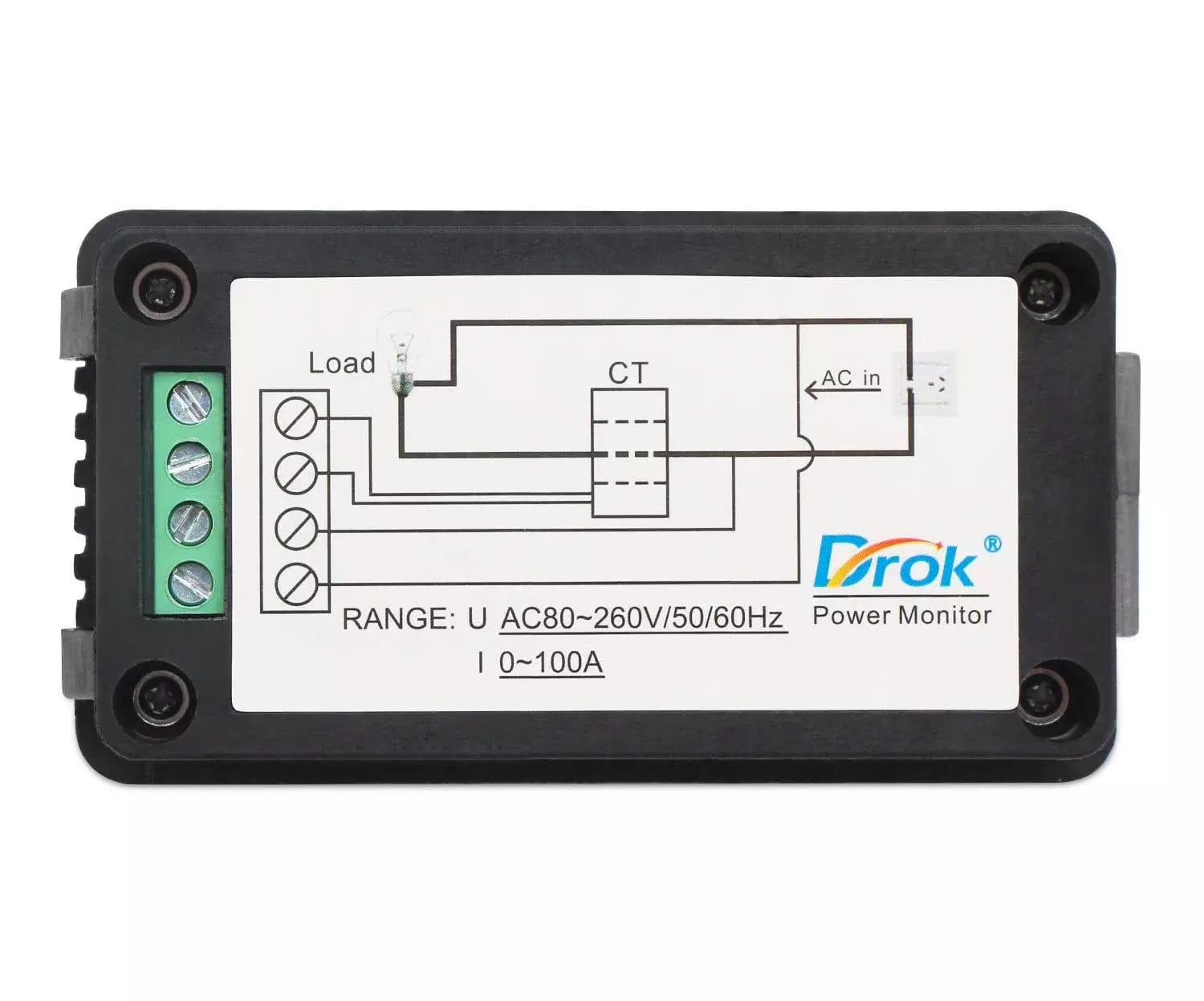

Au dos du module se trouve un bornier pour l'alimentation du module et l'entrée de la bobine de mesure. Le module est alimenté directement par le secteur. Lorsqu'il est déconnecté du réseau, le module garde en mémoire les réglages et la consommation totale d'énergie.
Le schéma de câblage du module se trouve dans la galerie de produits.
Contenu de l'emballage.
