Compteur intégré multifonctionnel de quantités électriques AC 80~260V/100A - transformateur de courant ouvrable

Compteur de panneau multifonctionnel avec tension 80-260V AC, mesure du courant 0-100A par transformateur de courant ouvrable, fréquence 45-65Hz, consommation d'énergie et facteur de puissance.

Le module peut être installé dans des panneaux ou des boîtes de construction dans les ateliers domestiques, les laboratoires scolaires et les centres de service. Le module connecté affiche toutes les informations importantes relatives à l'alimentation électrique sur un écran clair : tension, courant, consommation actuelle et totale, fréquence et facteur de puissance.

Un transformateur d'ouverture de courant est fourni avec le module et prend en charge les mesures de courant jusqu'à 100A ! La bobine mesure le courant par induction (sans contact). Il suffit de la connecter au module de mesure et de la "cliquer" sur le circuit à mesurer. La bobine peut être ouverte et cliquée sur un appareil ou un dispositif électrique déjà installé. la bobine peut être ouverte et cliquée sur un appareil ou un dispositif électrique déjà installé.

Sur la face avant du module se trouve un grand écran rétroéclairé de 50 x 30 mm, qui peut afficher toutes les valeurs mesurées en même temps : tension, courant, consommation de courant en W, consommation totale en W, fréquence et FP (facteur de puissance). À côté de l'écran, il n'y a qu'un seul bouton multifonction : une pression courte permet d'allumer/éteindre le rétroéclairage (l'état du rétroéclairage est mémorisé même lorsqu'il est déconnecté de l'alimentation), une pression de 3 secondes permet de régler la puissance en watts ; en cas de dépassement, le rétroéclairage et la valeur de la puissance clignotent, une pression de 5 secondes suivie d'une courte confirmation permet de remettre à zéro le compteur de la consommation totale d'énergie.

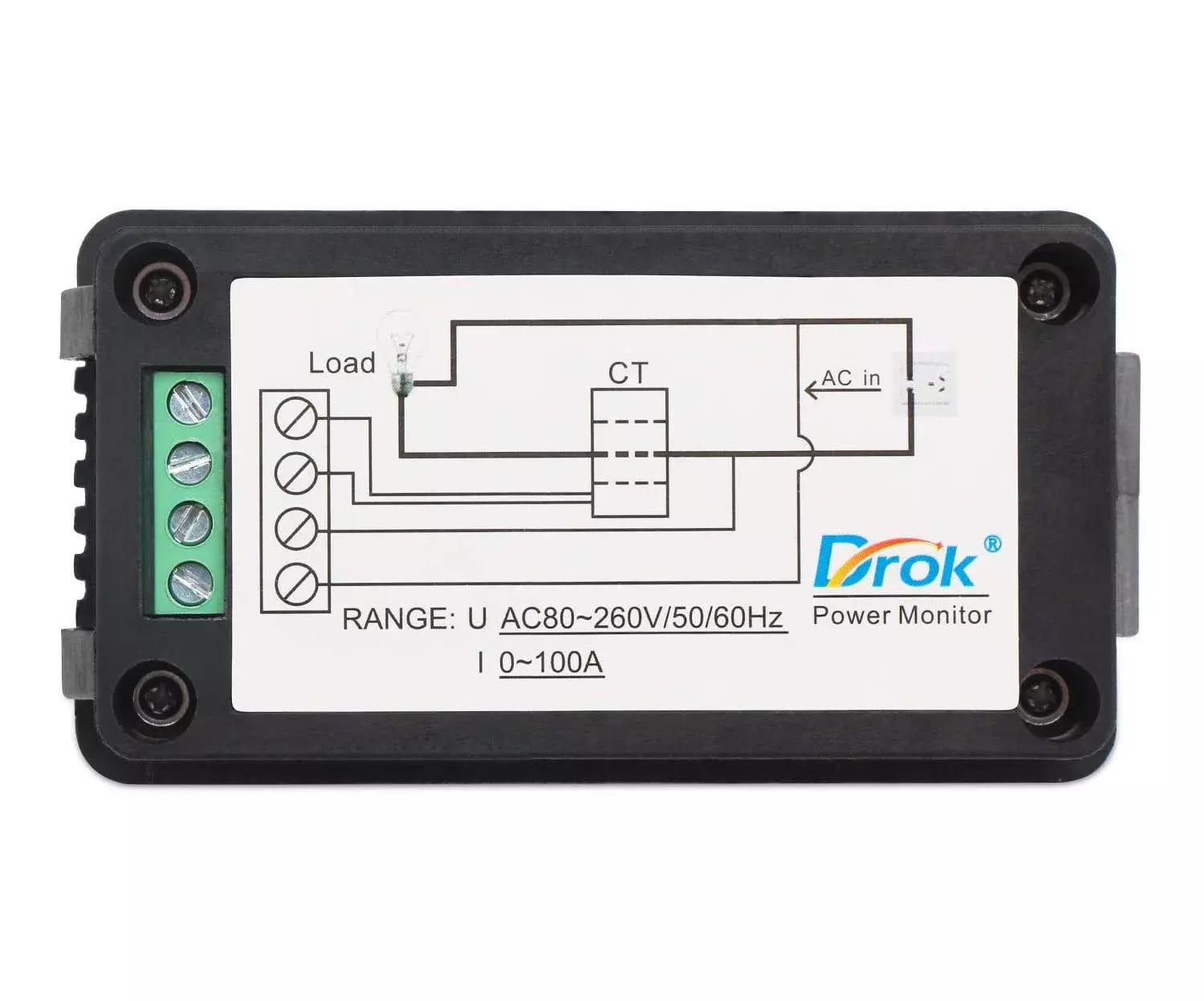

Au dos du module se trouve un bornier pour l'alimentation du module et l'entrée de la bobine de mesure. Le module est alimenté directement par le secteur. Lorsqu'il est déconnecté du réseau, le module garde en mémoire les réglages et la consommation totale d'énergie.

Le schéma de câblage du module se trouve dans la galerie de produits.

Contenu de l'emballage.
