Système de soudage à l'infrarouge avec connexion PC type iR6500

La commande utilise le retour d'information en mesurant la température de la plaque de préchauffage à l'aide d'un commutateur de température intégré. Un deuxième capteur de température peut être placé exactement à l'endroit où vous avez besoin de mesurer la température - depuis le haut du circuit imprimé.

le fonctionnement de la station de reprise pendant le processus de refusion peut être surveillé via l'interface USB du PC. Le logiciel d'exploitation est fourni sur un CD avec la station. Le logiciel enregistre graphiquement les temps et les formes d'onde des deux températures mesurées pendant la soudure-refoulement. Le système sophistiqué de contrôle de la puissance des différents émetteurs permet de définir jusqu'à 16 périodes de temps, qui constituent les différents segments du processus de refusion pendant le soudage ou le dessoudage des composants.

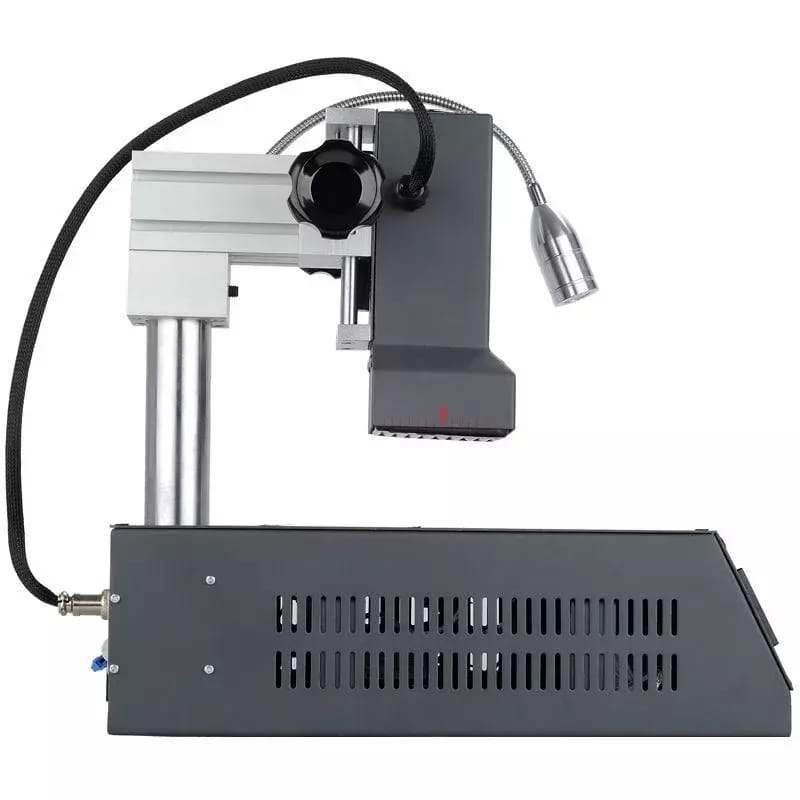

Le joint de soudure est facilement serré dans le support réglable. La lampe LED intégrée au col de cygne flexible assure l'éclairage.

La station de reprise iR6500 est une innovation de l'iR6000, améliorant encore certaines de ses caractéristiques. Les principales caractéristiques et fonctions du système restent identiques à celles du type iR6000, notamment l'entrée de la puissance de préchauffage et l'émetteur de chaleur dans la tête. Toutefois, le changement réside dans la surface des deux émetteurs ; contrairement à l'iR6000, l'iR6500 est équipé de plaques noircies dont le profil de rayonnement ressemble davantage à celui d'un corps noir absolu. L'émission du spectre infrarouge est plus efficace, ce qui se traduit par une température de surface plus basse pour la même quantité d'énergie rayonnée.

Un autre changement concerne la façon dont le PCB est monté, ou plutôt l'expansion des options de montage du PCB. Les cartes de forme atypique ou les cartes comportant des composants plus grands jusqu'au bord du circuit imprimé peuvent poser des problèmes de fixation fiable avec un ancien type de pied à coulisse. Les photos illustrent l'utilisation des rampes qui étendent les capacités de préhension de l'iR6000.

La troisième mise à niveau importante est une interface USB native pour la connexion à un PC au lieu de l'interface UART RS-232 utilisée sur l'iR6000. La connexion de l'iR6000 à un PC moderne a nécessité l'achat d'un convertisseur RS232 vers USB en raison du manque de ports COM. L'IR6500 élimine ce besoin et un câble USB est inclus pour la connexion. La prise USB, ainsi que le point de connexion du capteur externe, ont été déplacés à l'arrière de l'instrument.


Système de soudage IR à commande numérique avec connexion USB
technologies de soudage: CBGA, CCGA, CSP, QFN, MLF, PGA et toutes les puces BGA en résine verte
