La station de retravail IR du fabricant renommé JOVY-SYSTEMS représente le top dans le domaine de la soudure infrarouge semi-automatique grâce à sa connexion à un PC et à un programme de contrôle sophistiqué. Le logiciel permet une excellente gestion des profils de brasage, leur édition graphique et l'affichage de la courbe actuelle en fonction des valeurs mesurées pendant le processus de brasage. Pour une surveillance parfaite de la température à différents endroits, 3 circuits de mesure de la température indépendants sont disponibles. En connectant des capteurs de température supplémentaires, vous pouvez mesurer la température du fond du PCB, la température de la puce et la température de jonction au pied du BGA.
Les températures maximales à ne pas dépasser sont définies dans les différentes parties de la courbe de soudage et une alarme est indiquée si elles sont atteintes. Le système Rework est compatible avec les soudures au plomb et sans plomb. Il permet de chauffer en toute sécurité tous les composants tels que SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA et tous les μBGA en époxy. Une gamme plus large d'émetteurs ir de tailles 20x20mm, 40x40mm, 60x60mm, 70x70mm, est représentée par les haubans fournis qui sont pré-positionnés devant la plaque chauffante infrarouge ir supérieure.
Le système de contrôle n'est pas logé dans le même châssis que le préchauffeur, mais dans un boîtier métallique externe qui est relié à la station par un câble. L'unité de commande n'est donc pas surchauffée même en cas de fonctionnement continu, ce qui se traduit par une fiabilité accrue et une durée de vie prolongée de la station. En outre, un ventilateur dédié refroidit les éléments de commutation de puissance de l'unité de commande.
La partie principale de l'accessoire est la table x-y, avec laquelle vous pouvez fixer la plaque de base jusqu'à une largeur de 600 mm. Le compresseur pour les pinces à vide est intégré dans le châssis. Avec la plus grande poignée en caoutchouc, elle peut contenir jusqu'à 200g. Par rapport à d'autres systèmes infrarouges, vous pouvez vous attendre à des réponses plus rapides aux changements de température souhaités, grâce à des émetteurs plus puissants et à une distribution plus uniforme du rayonnement infrarouge.
Une importance particulière est accordée au réglage des paramètres de travail - profil de température à l'aide d'un programme PC. La station se connecte directement au PC via un câble USB et le logiciel permet de gérer les profils de température et de visualiser l'ensemble du processus de reprise. Les profils de reprise sont disponibles directement sur le site web du fabricant ; à l'aide du logiciel de contrôle, la station est configurée en un rien de temps exactement comme l'exige l'application spécifique. Les profils définis peuvent être verrouillés et protégés par un mot de passe.
Le JOVY RE-8500 offre une conception et une fabrication sophistiquées et le confort d'utilisation qui en découle. Une visée laser est utilisée pour centrer précisément la puce soudée sous l'émetteur infrarouge.
Les profils de reprise peuvent être téléchargés ici.

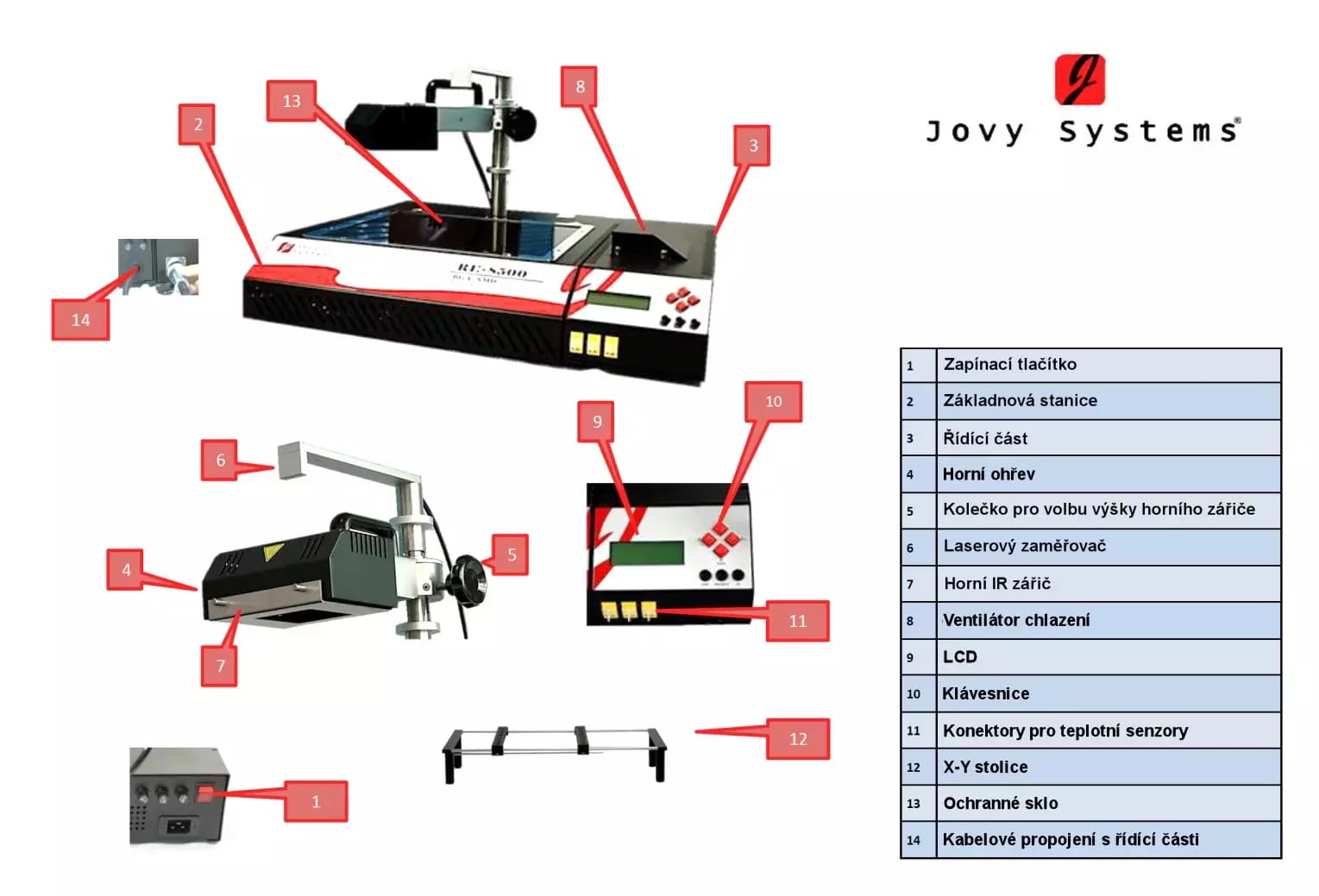

la station de reprise JOVY RE-8500 comprend :
- Station RE-8500 avec chauffage et réflecteur IR
- partie commande de la station, câble de connexion
- Pince X-Y pour le montage de la carte de circuit imprimé
- 4 écrans radiateurs infrarouges 2x2, 4x4, 6x6, 7x7 cm
- 1 capteur de température
- Câble USB
- set de pinces à vide - stylo à vide + 5 ventouses en caoutchouc
- câble d'alimentation
- fusibles de rechange
- vis de montage
- CD + manuel
Exemples d'utilisation de la station de réparation JOVY RE-8500
- retirer le blindage métallique de la plaque de base d'un téléphone mobile (MOTOROLA utilise notamment une tôle épaisse)
- refusion de processeurs ou de mémoires de téléphones portables - défauts courants dans les téléphones équipés de cartes de circuits imprimés minces (SIEMENS)
- remplacement de l'air chaud lors de la refonte des téléphones portables - le chauffage infrarouge ne souffle pas les petits composants
- remplacement du CPU dans les ordinateurs portables et les netbooks
- remplacement du pont du pont sud et de la puce du pont nord
- retrait et refusion des puces graphiques défectueuses
- refusion de la puce graphique
- réparation des puces SMT sur les cartes mères
- refonte de la X-box
- reflux PS3
- reflux NINTENDO Wii
- le préchauffage peut également être utilisé en conjonction avec un fer à souder à air chaud
